  一般在热继电器的下面有调节螺杆,上面有明确的电流刻度。在按电机的额定电流调整就可以的了。
  还要注意,调整的电流值应该是电机的最大安全工作电流,否则保护作用不明显。
热继电器整定电流调整到电动机额定电流的1-1.15倍。
热继电器的热元件具有热惯性,在过载电流的作用下,热继电器触点的动作需要一段时间。这就是热继电器的保护特性。因此,电动机运行中允许合理过载。

基于保护特性,热元件的整定电流通常整定到与电动机的额定电流相等。但如电动机拖动的是冲击性负载,或启动时间较长,或被拖动的设备不允许停车时,可调节到电动机额定电流的1.1-1.15倍。

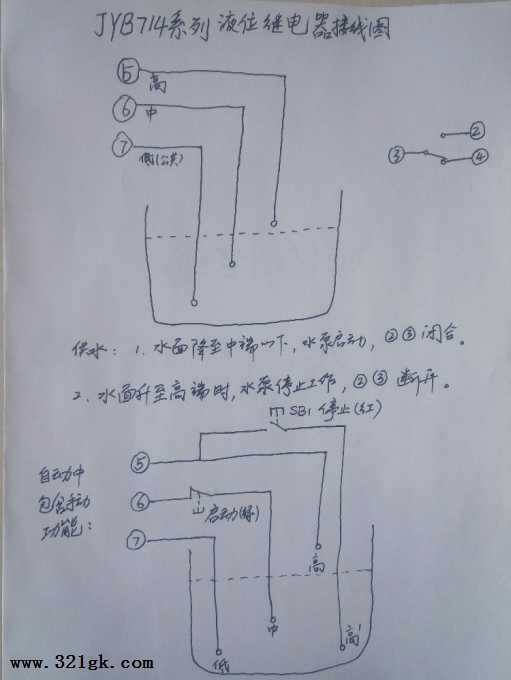

JYB714系列液位继电器接线图带手动控制

这是本人自行设计的线路图,用着还行,就是感觉麻烦了一点。其实用一个选择开关就可以实现。但毕竟是动过脑子的,没有初级哪有高级啊,呵呵。


电磁继电器怎么接线

电磁继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流。较低的电压去控制较大电流。较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
电磁继电器一般由 电磁铁,衔铁,弹簧片,触点 等组成的,其工作电路由低压控制电路和高压工作电路两部分构成。电磁继电器还可以实现远距离控制和自动化控制。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
