常用的补偿电容器专用接触器_自动化网-工控人家园官网

常用的补偿电容器专用接触器有以下几种类型。
①CJ19（CJ16）系列，该接触器是由中间继电器派生而成的。接触器为直动式双断点结构，共有十对触头，其中13~14，11~12为辅助触头。接触器吸合过程中，三对高触头先闭合，限流电阻R串入电路抑制涌流，经数毫秒后，低触头触点闭合，将R短接，电容正常运行。接触器释放过程中，低触头触点先断开，高触头触点后断开，R串入电路中，由高触头触点分断电路。其它切换电容器专用接触器的动作过程也与此类同。

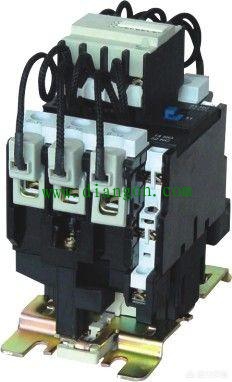

②cJ20C系列；该接触器由cJ20系列交流接触器派生而成的。接触器两侧各装有一个包含限流电阻R的限流电路专用模块M。
③B25c~B75c系列；该接触器由B系列交流接触器派生的。
④cJ41系列；该接触器由大开距的主触点来分断较大的电容电流，故较上述用小开距的限流触点来分断的产品更为合理和有效。其额定接通、分断能力为（AC一4）；接通12/e，分断8/e。
⑤CJ32c系列；该接触器的触头采用新材料，在电路中不需要串接限流电阻、电抗器，即能承受AC-6b负载电容器切换瞬间的浪涌电流。其额定接通、分断能力为（AC-4）；接通12/e，分断8/e。
此外还有通用型EB、EH系列，UA、UB系列和串有限流电阻的UB-R、UB-RD系列等。

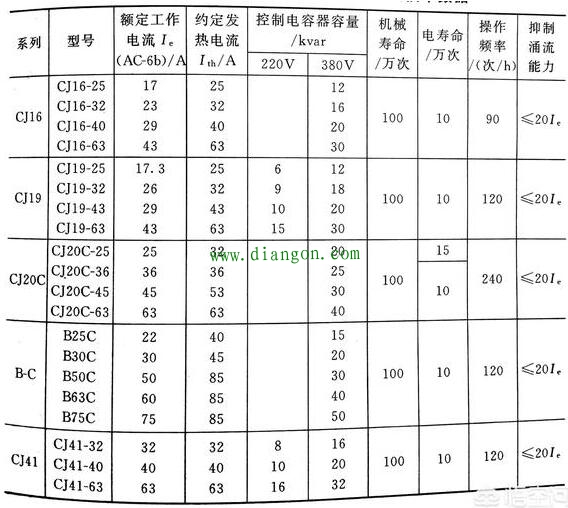

国产常用切换电容专用接触器的技术数据表见下表。

可根据控制电容器的容量及电压等参数进行选用。 (责任编辑：admin)
