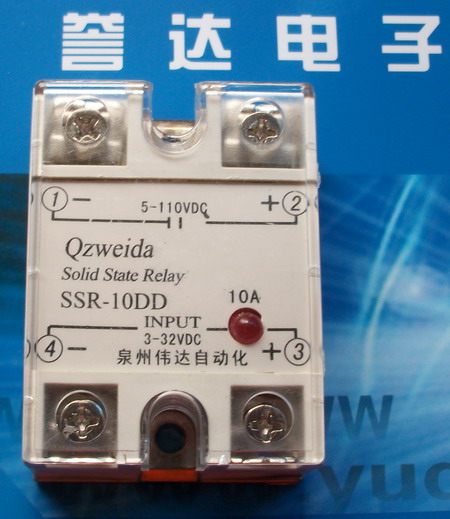

固态继电器的选用

常用固态继电器有HS、GTJ、JGW、KW、G3FD-×03SN、GZ1-L、G22-L、SZT036、JGJ、JGZ等系列产品。当固态继电器选用时，主要考虑固态继电器的类型及带负载能力（主要技术指标有额定输入电压、输入电流、额定输出电压、输出电流、浪涌电流、输出导通压降、输出漏电流、工作频率）。

选用的固态继电器应有一定的功率余量，其输出电压和输出电流应高于受控电路电源电压与电流的1倍。若受控电路为电感性负载，则固态继电器的输出电压和输出电流应高于受控电路电源电压与电流的2倍以上。

固态继电器使用注意事项

(1)导通后的管压降较大，可达1～2V，对于大功率固态继电器，导通后的功耗和发热量也较大，使用时应考虑散热条件（如加散热器、风机冷却等）。

(2)关断后仍可有数微安至数毫安的漏电流，不能实现理想的电隔离。对于某些功率较小的负载（如中间继电器、接触器线圈、电磁铁等），应该选用漏电流小于1mA的固态继电器，否则会引起误动作。

(3)对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过载保护。

(4) SSR为电流驱动型，在逻辑电路驱动时应尽可能地采用低电平输出进行驱动，以保证有足够的带负载能力和尽可能低的零电平。

(5)多个SSR的输入端可以串并联使用，但应满足并联驱动电流大于多个SSR的输入电流之和，串联驱动电压大于多个开启电压（以4V计算）之和。

(6)交流SSR适用于50Hz或60Hz的工频电网，不宜应用到高次谐波分量大的场合。例如，变频器输出端有多组负载需要分别切换时，如果采用SSR作为开关则可能由于高次谐波使其不能可靠关断，并且高次谐波还可能使SSR内部的RC吸收回路因过热而炸裂。
