交流接触器常闭常开工作原理-异步电动机配用熔断器的选择

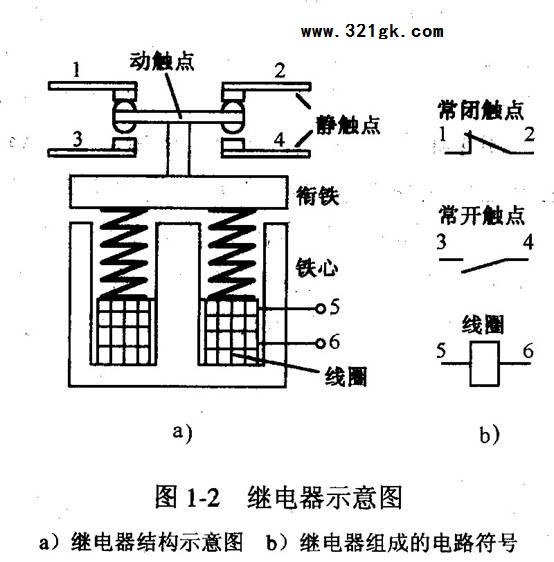

交流接触器中的常开辅助接头是指在接触器不通电的状态下，总处于打开的状态，长闭触点也是指接触器在不通电状态下，总是处于闭合的状态。若通电接触器处于工作状态，则长开闭合，长闭打开。一般长开触点应用于电机的一般控制，一端接线圈和控制线，另端接连锁线。长闭触点和长开配合用于控制电机正反转（需要两个同样的接触器）正转时用反转的接触器锁线圈，反转时则相反。也可以用来控制四线三相配电的零线。
常开 —— 在接触器没工作的情况下，该触点为开路；
常闭 —— 在接触器没工作的情况下，该触点为闭合；

工作时，常闭触点先断开，常开触点再闭合；当接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。

异步电动机配用熔断器的选择

一般中小型异步电动机多采用熔断熔体的方法来进行过流保护，必须合理选择熔断器。常用的异步电动机的熔体额定电流与电动机容量之间的关系如表1所列，供选用时参考。表1 常用电动机容量与配套熔体之间的关系

如果电动机容易启动（容量较小，或者启动时不带负载或负载很轻），与电动机配套使用的熔断器熔体额定电流可取得小一些；如果电动机启动困难（容量大，或者启动时带有重负载），则熔体额定电流可取得大一些。如果一条线路上有几台电动机运行，则所配熔体的总熔量（即总熔体额定电流）为总熔体额定电流≥(1.5~2)×最大容量电动机的额定电流+其余电动机额定电流的总和。 (责任编辑：admin)
