断路器使用中操作要点-中间继电器的型号规格

根据低压断路器的结构形成分为万能型（框架式）和塑壳型（装置式）两种。断路器以其结构经凑、性能可靠、使用安全等优点，在各类建筑施工现场作为配系统电、线缆、电动机及电焊机等开关装置被广泛的应用。断路器在使用中应进行精心的维护，其具体操作要点如下。

（1）断路器在投入运行前，应将磁铁工作面的防锈油脂除净，以免影响工作的可靠性。
（2）断路器在投入运行前，应检查其安装是否牢固，所有螺栓是否拧紧，电路连接是否可靠，外壳有无尘垢。
（3）断路器在投入运行前，应检查脱扣器的整定电流和整定时间是否满足电路要求，出厂整定值是否改变。
（4）运行中的断路器应定期进行清扫和检修，要注意有无异常声响和气味。
（5）运行中的断路器触头表面不应有毛刺和烧蚀痕迹，当触头磨损到小于原厚度的1／3时，应更换新触头。
（6）运行中的断路器在分断短路电流后或运行很长时间时，应清除灭弧室内壁和栅片上的金属颗粒。灭弧室不应有破损现象。
（7）带有双金属片式的脱扣器，因过载分断断路器后，不得立即“再扣”，应冷却几分钟使双金属片复位后，才能“再扣”。
（8）运行中的传动机构应定期加润滑油。
（9）定期检修后应在不带电的情况下进行数次分合闸试验，以检查其可靠性。
（10）定期检查各脱扣器的电流整定值和延时，特别是半导体脱扣器，应定期用试验按钮检查其工作情况。
（11）运行中还应检查引线及导电部分有无过热现象。

而言之，只有做到认真维护，才能确保低压断路器的性能可靠和使用安全。

中间继电器的型号规格

中间继电器实际是一个触头容量较大、触头数目较多的电压继电器，一般用于各种保护和自动控制装置中，作为辅助继电器，以增加保护和控制回路的接点数量和接点容量。
　　常用的中间继电器型号有DZ—10、DZ—30、DZB—10、DZS—100、DZ—200、ZJ1～JZ4等。

常用的中间继电器有JZ7系列和JZ8系列两种，JZ7系列继电器的结构下图所示，它与接触器相似。由线圈、静铁芯、动铁芯、触头系统及反作用弹簧组成。它的触头较多，一般有8对，可组成4对常开、4对常闭或六对常开、2对常闭或8对常开三种形式。

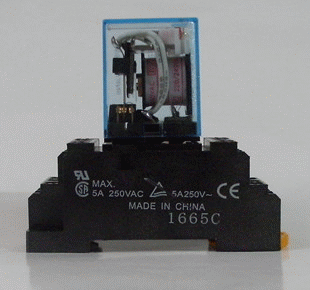

中间继电器外形图

中间继电器的选择主要依据被控制电路的电压等级，以及所需触头的数量、种类及容量等要求来选择。

中间继电器型号的含义：

中间继电器型号含义
