老式的漏电保护器
这种老式的漏电保护器人们有时也其为触电保护器，以为当人有触电行为发生时就会跳闸。其实这种叫法并不全面，不只是人触电会跳闸，当某线路发生了漏电行为并且泄露电流达到一定程度的时候它就会自动的跳闸。

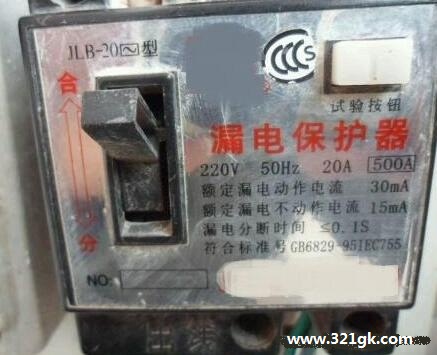

铭牌上的各种数据分别为：220V表示额定电压；50Hz表示额定频率；20A表示额定电流。500A表示额定极限分断能力（对于这款的保护器是否具有短路保护及过载保护，小编不是很清楚，如有知道的，还请告知一下）。30mA表示额定漏电动作电流；15mA表示额定漏电不动作电流。<=0.1s表示额定分断时间不大于0.1秒。
额定漏电动作电流30mA意思是当被保护的电路中的漏电电流达到了30mA 或者超过了30mA，保护器就是要动作的，即将电路给断开，被保护的电路中就没有电了。
额定不动作电流15mA可能你就会怀疑了，既然有了动作电流为什么还要不动作电流呢。其实是因为即使我们在正常使用各种电器的时候，电路中因为各种原因，多多少少的也会有泄露电流，所以规定了15mA作为一个上限，即当电路中的泄露电流长时间小于15mA时，保护器是不动作的。设置一个这个电流，能保证我们正常使用各种电器，不然一有泄露电流就跳闸，我们就没法好好用电了。
漏电分断时间<=0.1s说的是当泄露电流达到或者超过30mA时开始到保护器跳闸成功所用的时间不超过0.1秒，这么短的时间内就成功跳闸能够保护人身安全的。
