漏电保护器接线方法及其注意事项漏电保护器怎么看电流大小

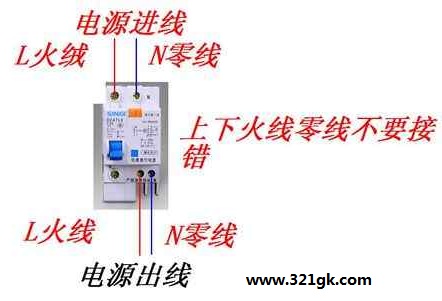

对于漏电保护器的接线，上端接电源，下端接负载。
漏电保护器接线注意以下几点要求。
1. 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
2. 安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。
3.安装漏电保护器时，必须严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线。

4.工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
5.采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。

漏电保护器怎么看电流大小

"漏电保护器"主要动作性能参数有：额定漏电动作电流、额定漏电动作时间、额定漏电不动作电流。其他参数还有：电源频率、额定电压、额定电流等。如：规格型号DZ47LE-32，额定电流为32A。
①额定漏电动作电流：
在规定的条件下，使漏电保护器动作的电流值。例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。
②额定漏电动作时间：
是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。例如30mA×0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s。
③额定漏电不动作电流：
在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值的二分之一。例如漏电动作电流30mA的漏电保护器，在电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行。
④其他参数如：电源频率、额定电压、额定电流等，在选用漏电保护器时，应与所使用的线路和用电设备相适应。漏电保护器的工作电压要适应电网正常波动范围额定电压，若波动太大，会影响保护器正常工作，尤其是电子产品，电源电压低于保护器额定工作电压时会拒动作。漏电保护器的额定工作电流，也要和回路中的实际电流一致，若实际工作电流大于保护器的额定电流时，造成过载和使保护器误动作。 (责任编辑：admin)
