漏电断路器注意事项家用漏电保护器过流跳闸与漏电跳闸检查

1.安装前应检查漏电断路器铭牌上的数据与使用要求是否一致。
2.安装时不要太靠近大电流母线和交流接触器。
3.漏电断路器动作电流大于15mA时，其所保护的设备外壳要可靠接地。
4.应充分考虑供电线路的供电方式、电压以及系统的接地形式。
5.安装具有短路保护的漏电断路器，必须保证有足够的飞弧距离。
6.组合式漏电断路器外部连接的控制回路，应使用铜导线，截面积不小于1.5m㎡。
7.安装漏电断路器后，不能拆除原来低压线路或设备原来的接地保护措施，同时断路器负载侧中性线，不得与其他回路公用，以免误动作。
8.安装时必须严格区分中性线和保护接地线。三极四线式和四极式漏电断路器的中性线应接在断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳。而保护地线不得接人漏电断路器内。

家用漏电保护器过流跳闸与漏电跳闸的检查方法

在家庭装修中，漏电开关是一个非常麻烦的东西。不装吧，安全第一，装了吧，家里电器稍微有点问题，就跳闸跳的送不上电，而且检修起来非常麻烦，搞不好还的请专业电工来处理，实在是非常麻烦的了。
这里以本人的工作经验，来和大家探讨一下：

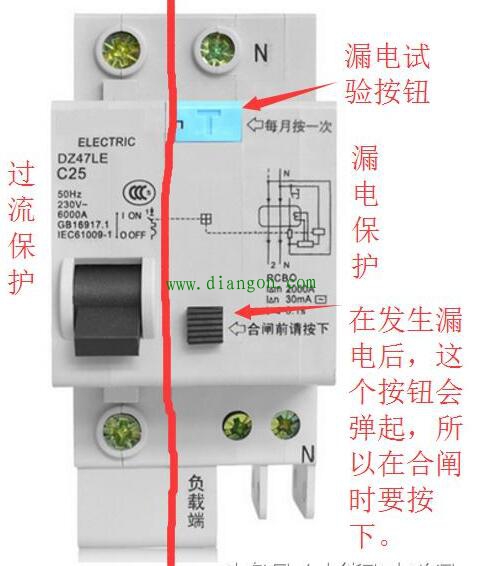

首先要明白漏电开关的组成，一般我们说的漏电开关分两部分，一部分是空气过流开关，一部分是漏电检测保护开关。两部分合起来称之为过流漏电保护开关，如下图所示：

所以它的作用有两个，一个是负载过流跳闸，一个是负载漏电跳闸，这个在检修时必须分清楚。
一、安装方法
1、安装原则：漏电开关必须安装到过流开关后面的分回路上，不能安装在总回路上，要不使用及检修起来会非常不便的。
2、安装时尽量是一个负载一个漏电开关，实在做不到，也要做到负载回路尽可能的少。
3、照明灯一般尽量不要安装漏电开关，但过流开关需要尽量的小，也就是够用就行了，以免出现烧线的问题。原因是我们的导线及用电器的规格不一定完全标准，所以在空气水分比较大时（或楼顶人家有少许漏水情况），导线就会出现少许的漏电情况，但不会影响正常使用，主要原因是一般照明人不直接接触；（如果实在想安装的话，那么导线及一切照明灯具，就全部必须是部标产品，在实际情况下，这点是非常难做到的，大家心里明白我国的情况的）。
4、插座是必须安装漏电开关的，我的经验一个房间一个或一类插座一个就行了，没必要一个插座一个漏电开关，因为一般家庭配电箱没有那么大；在这里我到是想给插座生产厂家一个建议，能否生产一种带漏电的插座出来？
二、检修方法

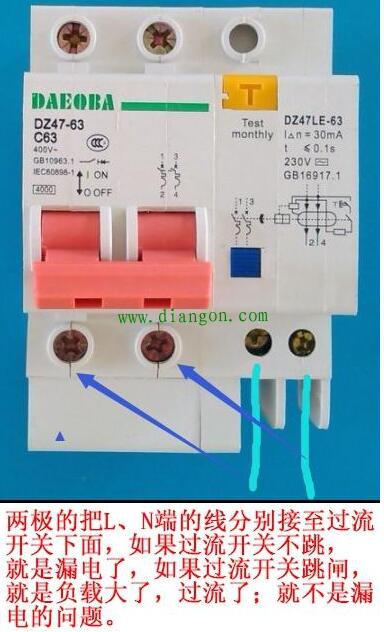

言归正传，家用漏电开关经常无缘无故的跳闸，首先必须分清楚是过流跳闸还是漏电跳闸，确定是过流跳闸与漏电跳闸的方法很简单，如下图：

在排除了过流跳闸的问题后，就按以下方法进行检修：
首先把漏电开关后面的分开关全部关闭，看看是否跳闸，如跳闸，就是漏电开关损坏。然后在进行下面的检修。
如果一合闸，漏电开关就跳闸，这类属火线漏电，检查方法如下：
1.把漏电开关后面的各分开关全断开，合上漏电开关，在逐一合上分开关，合到哪个，漏电开关就跳，就是那路有问题。
2.把插座用电器的插头全拔下，逐一插上电器插头，插到哪个引起跳闸，就是哪个电器有问题。
3.把灯全关了，逐一开灯，开到哪个灯引起跳闸，就是该灯（或线路）有问题
如果合闸，并不马上跳闸，时间一长，就跳闸，而且跳闸时间不一致，这类属零线漏电，检查方法比较专业，用兆欧表才行（如果把所有插座上的电器全拔下插头还会跳闸，问题应出在线路上）
方法：先把主零线拆开，把所有分开关断开，用兆欧表逐一查每路线路零线对地绝缘，找出问题线路后，再看看该专线有哪些电器是直接接线的（比如电灯或某些空调机等），分别查，如果不管电器的事，就是线路出问题了，只能换线。
电线漏电会产生强大的电磁感线，可以用一个有磁性的针放在纸上，放到测试部位，若针方向发生偏转，说明有电。
最简单的工具电笔和万用表，家庭线路最好装漏电保护器。
电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。此时在总刀闸上接一只电流表，取下负载，并接通负载开关。
若电流表指针摆动，说明线路漏电。切断零线;
若电流表指针不变，说明火线与大地之间漏电;
若电流表指针回零，说明火线与零线之间漏电;
若电流表指示变小，但不为零，则表明火线与零线、火线与大地间均有漏电。取下分路熔断器或拉开刀闸，电流表指示不变则表明总线漏电；电流表指示为零说明分路漏电；电流表指示变小，但不为零，则表明总线与分路都漏电。确定好漏电分路后，依次拉断该线路的开关。当拉断到某一开关，电流表指示为零，说明该线路漏电；若变小说明该线路漏电外还有别处也漏电；若所有的开关都拉断，电流表指示不变则表明该线路的干线漏电。 (责任编辑：admin)
