全自动电容电感测试仪针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：

（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。

（2）电容表输出电压低而导致故障检出率低。

（3）测量电抗器的电感。

全自动电容电感测试特点：

（1）量程自动转换；

（2）储存7168个测试数据；

（3）大屏幕液晶（320×240LCD）显示， 汉字菜单操作提示；

（4）实现波形和测量处理数据同屏显示，使测试过程更直观；

（5）具有设置、校正和调试功能。

全自动电容电感测试使用注意事项：

1、使用前电容电感测试仪面板上的接地桩必须接地，以免发生触电危险！

2、测量时必须将测试电压输出开关置于“通”位置。

3、为获得正确的容量值，必须在测量前设置与电容器铭牌相同的电压值。

4、如果怀疑精度有问题，请用电容电感测试仪器随机配置的参考电容器进行检查。

5、在测量小电容大电感时，钳形表的位置对测量值有影响，请将钳形表置于被测导线正中位置，并保持钳口完全闭合。

电容谐振频率的解释

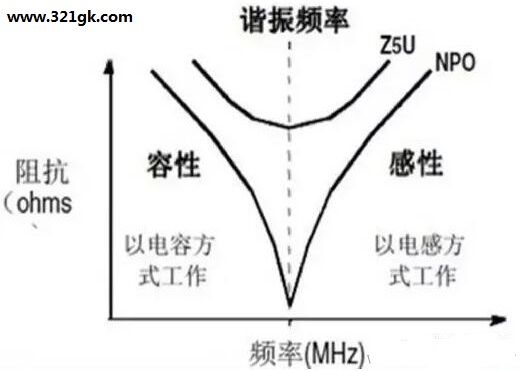

由于焊盘和引脚的原因，每个电容都存在等效串联电感（ESL），因此自身会形成一个串联谐振电路，LC串联谐振电路存在一个谐振频率，随着电力的频率不同，电容的特性也随之变化，在工作频率低于谐振频率时，电容总体呈容性，在工作频率高于谐振频率时，电容总体呈感性，此时去耦电容就失去了去耦的效果，如下图所示。因此，要提高串联谐振频率，就要尽可能降低电容的等效串联电感。

　　电容的容值选择一般取决于电容的谐振频率。

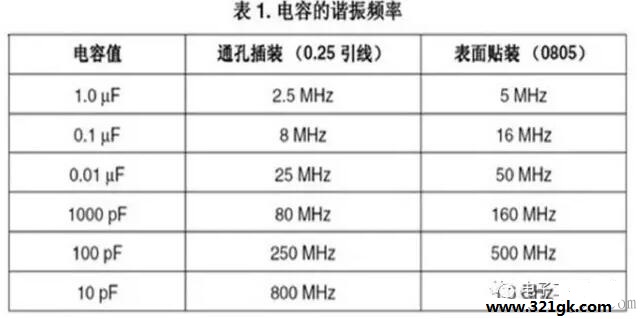

　　不同封装的电容有不同的谐振频率，下表列出了不同容值不同封装的电容的谐振频率：

　　需要注意的是数字电路的去耦，低的ESR值比谐振频率更为重要，因为低的ESR值可以提供更低阻抗的到地通路，这样当超过谐振频率的电容呈现感性时仍能提供足够的去耦能力。
　　降低去耦电容ESL的方法：
　　去耦电容的ESL是由于内部流动的电流引起的，使用多个去耦电容并联的方式可以降低电容的ESL影响，而且将两个去耦电容以相反走向放置在一起，从而使它们的内部电流引起的磁通量相互抵消，能进一步降低ESL。（此方法适用于任何数目的去耦电容，注意不要侵犯DELL公司的专利）
　　IC去耦电容的数目选择
　　在设计原理图的时候，经常遇到的问题是为芯片的电源引脚设计去耦电容，上面已经介绍了去耦电容的容值选择，但是数目选择怎么确定呢？理论上是每个电源引脚最好分配一个去耦电容，但是在实际情况中，却经常看到去耦电容的数目要少于电源引脚数目的情况，如freescale提供的iMX233的PDK原理图中，内存SDRAM有15个电源引脚，但是去耦电容的数目是10个。
　　去耦电容数目选择依据：
　　在布局空间允许的情况下，最好做到一个电源引脚分配一个去耦电容，但是在空间不足的时候，可以适当削减电容的数目，具体情况应该根据芯片上电源引脚的具体分布决定，因为厂家在设计IC的时候，经常是几个电源引脚在一起，这样可以共用去耦电容，减少去耦电容的数目。
