三端可调集成稳压器的特性及作用 三端可调集成稳压器的检测方法

时间:2018-05-18 10:46来源:未知 作者:admin 点击:
三端可调式集成稳压器是在三端固定式集成稳压器的基础上发展起来的,它不仅保留了固定输出稳压器的优点,而且在性能指标上有很大的提高。 三端可调集成稳压器的输入电流几乎全

三端可调式集成稳压器是在三端固定式集成稳压器的基础上发展起来的,它不仅保留了固定输出稳压器的优点,而且在性能指标上有很大的提高。
  三端可调集成稳压器的输入电流几乎全部流到输出端,流到公共端的电流非常小,因此可以用少量的外部元件方便地组成精密可调的稳压电路,应用更为灵活。使用时只需改变外接两只电阻的阻值比,就可对输出电压进行调整,从而获得所需的稳定电压。它具有全过载保护功能,包括限流、过热和安全区域的保护,即使调节端悬空,保护电路仍然有效。这种稳压器可以几个 并联使用,在保证原有稳压精度下使输出电流得到扩展(可达10A)。
  三端可调集成稳压器分正压输出和负压输出两种,国产主要型号有CW317、CW337 (与美国国家半导体公司的LM317、 LM337的技术标准相近)。其中CW317输出电压1.2~37V连续可调,CW337输出电压一1.2~一37V连续可调,输出电流均为1.5A。

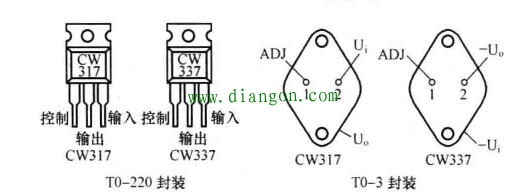

  CW317、CW337外形及引脚排列见图1,图中Ui、U。、 ADJ分别为输入、输出、调整端。调整端用于外接取样电阻分压器,以实现输出电压可调。稳压器没有公共接地端,接地端往往通过电阻接地。


图1    三端可调集成稳压器外形及引脚排列



电阻法检测三端可调集成稳压器的方法与检测78XX系列三端固定集成稳压器的方法一样,即用万用表电阻挡检测各引脚间阻值,并与正常值比较。若差别不大,说明稳压器性能良好; 若偏差较大,说明稳压器性能不良或已损坏。

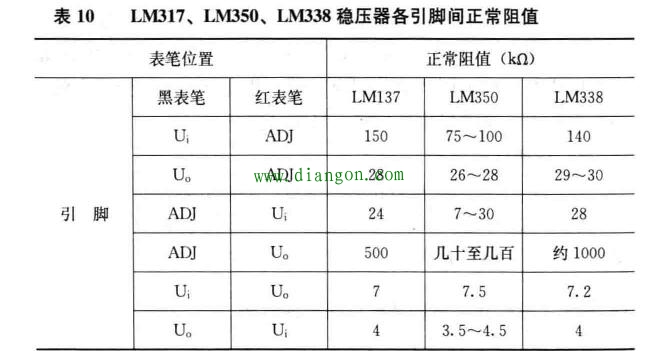

  表是用500型万用表RX 1kΩ挡测得的三端可调集成稳压器典型产品各引脚间阻值,供检测时参考。
