疏散指示标志灯是常亮还是？

不需要常亮，消防疏散指示灯，适用于消防应急照明，是消防应急中最为普遍的一种照明工具，应急时间长，高亮度具有断电自动应急功能。消防应急照明系统主要包括事故应急照明、疏散出口标志及指示灯，是在发生火灾时正常照明电源切断后，引导被困人员疏散或展开灭火救援行动而设置的。

《民用建筑电气设计规范》第6章第2节规定：

1、消防应急灯和安全疏散指示灯必须备有两个电源，即正常电源和紧急备用电源。紧急备用电源一般由自备发电和蓄电池供给，如采用蓄电池时，其连续供电时间不能小于200min。

2、消防应急照明灯和安全疏散指示标志的照度不应低于0.5lx，使之充分地照亮走道、楼梯及其他疏散路线。消防控制室、消防水泵房、自备发电机房，以及火灾时仍需坚持工作的部位，亦须保证正常照明的照度。

3、安全疏散指示标志宜设在太平门的顶部或疏散走道及其转角处距地面1m以下的墙面上，走道上的指示标志间距不宜大于20m。消防应急照明灯和安全疏散指示灯应设玻璃和其他不燃烧材料制作的保护罩。

4、疏散楼梯间应用明显标志标明所在部位和层数，使楼内人员及时了解自身所处的位置，以利于安全疏散。

装设四极隔离开关需要注意事项

装设四极隔离开关需要注意以下若干问题：

①TN-C接地系统中不允许装设四极隔离开关。虽然采用四极开关切断中性线可保证电气维修安全，但TN-C系统的PEN线内包含PE线，而PE线是严禁切断的，因此TN-C系统内不允许装用四极开关。

②TN-C-S接地系统和TN-S接地系统中可不必装设四极隔离开关。IEC标准和我国电气规范都规定了在建筑物内设置总等电位联结的要求，一些未做总等电位联结的老建筑物因金属结构、管道等互相之间的自然接触，也具有一定的等电位联结作用。由于这一作用，TN-C-S系统和TN-S系统可不必为电气维修安全装用四极开关。

③TT接地系统需要在低压配电柜进线处装设四极隔离开关。在TT系统内，即使建筑物内设置有总等电位联结，也需为电气维修安全装用四极开关。

因为TT系统内的中性线和总等电位联结系统是不相连通的，所以TT系统中的电源中性线带有一定的电压，设此电压为Ub。如图1所示。当TT系统电源接入低压配电柜后，低压配电柜的外壳接入总等电位联结系统，并且总等电位联结的电压为地电位即0V。低压配电柜的外壳被良好接地。

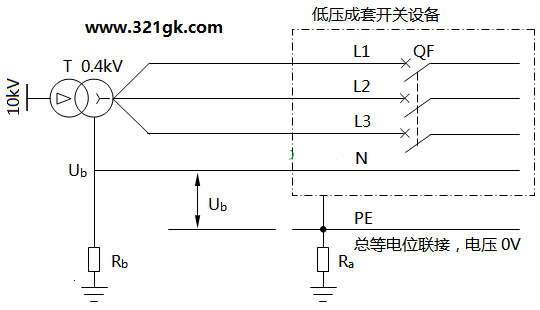

图1 TT系统N线上的电压Ub

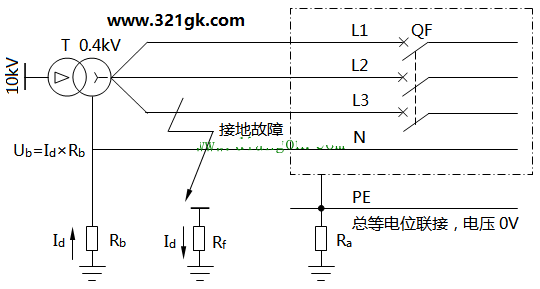

我们看图2。当TT系统发生单相接地故障后，接地电流Id流过变压器中性点接地极电阻Rb，于是在Rb上产生了较高的电压Ub并使得N线电压上升，有可能对人身产生伤害作用。

图2 TT系统N线上的电压Ub

为此TT系统应在低压配电柜的电源进线处装设四极开关，即图1和图2中的QF采用四极抽出式断路器，或者在断路器前加装四极隔离开关。
