星三角主要有哪些故障星三角实物接线讲解

故障现象：按启动按钮后电动机不能启动
分析原因：
1、主回路或控制回路无电或电路不通。
解决方法：检查线路，排除故障。
　　2、辅助触点接触不良。
　　解决方法：修整或更换辅助触头。
　　3、电源电压过低。
　　解决方法：调高电源电压。
　　4、热过载继电器整定值过小。
　　解决方法：将整定值调大，待运转正常后，将整定值调为电动机额定值。
2、故障现象：接触器触头烧坏很快
　　分析原因：
　　1、控制电源电压偏低，接触跳动引起烧坏。
　　解决办法：调高电源电压。
　　2、负载侧短路。
　　解决办法：检查线路，排除故障。
　　3、触头弹簧退火或损坏，触头超程过小。
　　解决办法：更换配件或接触器。
3、故障现象：发现过载后热过载继电器不动作
　　分析原因：
　　1、热过载继电器整定值远大于电动机额定值。
　　解决办法：重新调整热过载继电器整定值。
　　2、热过载继电器损坏。
　　解决办法：更换热过载继电器。
4、故障现象：热过载继电器经常动作
　　分析原因：
　　1、热过载继电器整定值过小。
　　解决办法：重新调整热过载继电器整定值。
　　2、电动机经常过载。
　　解决办法：找出过载原因，并排除。
　　3、电动机故障。
　　解决办法：检查电机，排除故障。
5、故障现象：启动时间太长或启动后不能投入运行
　　分析原因：
　　1、时间继电器损坏。
　　解决办法：更换时间继电器。
　　2、时间继电器设时过长。
　　解决办法：重新设定时间继电器时间。

星三角实物接线讲解

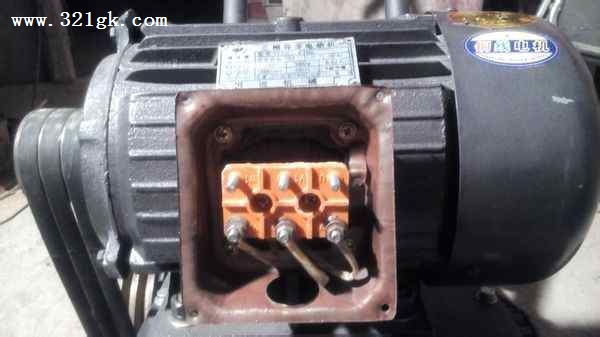

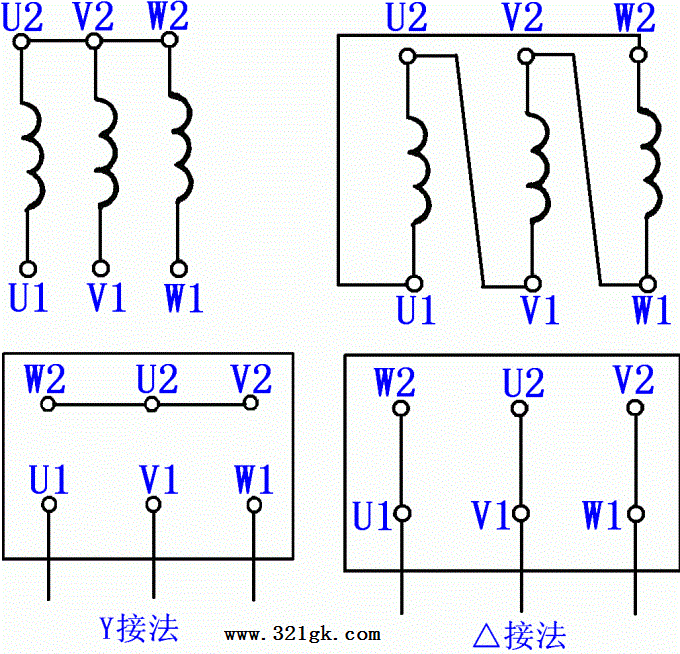

这是实物图，上面三个端子分别是W2 U2 V2下面三个端子分别是U1 V1 W1。
