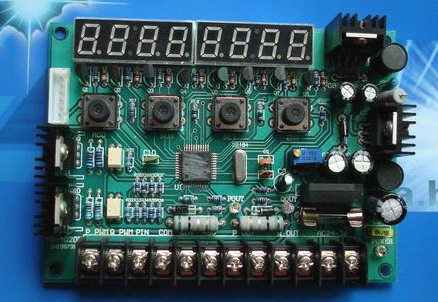

脉冲控制比例阀放大板特点

● 采用脉宽调制型电路，发热小，功耗低；
● 智能化设计,参数数字化调节,是目前市场上比较先进的比例阀放大器；
● 主要元器件采用进口器件，使用寿命长，可靠性高；
● 采用独立电源供电，抗干扰性好。
● 模拟量输入电压显示、脉冲输入数显示、输出电流实时显示,过载保护,短路保护,有效的保护比例阀；
● 多种输入控制方式,通过参数选择。可用脉冲控制（0-7800）或模拟量0-10V,0-5V 控制。如果选择脉冲控制，就可省掉DA 转换模块，节省成本；

输入电源   DC24 直流24V 或交流AC24-28V

输入规格   脉冲控制（0-7800Hz）或模拟量0-10V,0-5V 控制

输出规格   适用于5-45 欧阻抗的所有比例阀，每路最大输出电流3A

显示输出电流  上电时自动显示输出电流，或不在参数设定模式饿时候按ADD 键

显示输入电压或脉冲   参数设定模式退出时按SUB 键

接线图:
