菲尼克斯PHOENIX接线端子AKG 4 GNYE货号0421029
时间:2017-08-14 22:09来源:未知 作者:admin 点击:
次

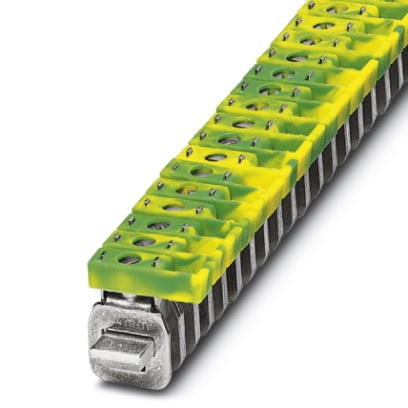

接线端子, 接线方式 螺钉连接, 负载电流 : 41 A, 横截面: 0.5 mm² - 6 mm², 厚度: 7 mm, 厚度: 黄绿相间
关键商业数据
|
Orderkey |
0421029 |
|
包装单位 |
50 STK |
|
Sales key |
BG4331 - |
|
最小订货量 |
50 STK |
|
目录页 |
页 598 (C_3_2017) |
|
GTIN |
4017918001926 |
|
单件重量（不含包装） |
5.505 g |
|
|
|
尺寸图
|
|
尺寸图
|
|
|
|
概述
|
颜色 |
黄绿相间 |
|
绝缘材料 |
PA |
|
额定横截面 |
4 mm² |
|
阻燃等级，符合UL 94 |
V2 |
|
最大负载电流 |
41 A |
|
额定条件下的最大功耗 |
1.31 W |
|
额定电流IN |
41 A |
|
最大负载电流 |
41 A (当连接截面积为6 mm² 的导线时) |
|
额定电压 UN |
300 V |
尺寸
|
刚性导线最小横截面 |
0.5 mm² |
|
刚性导线最大横截面 |
6 mm² |
|
柔性导线最小横截面 |
0.5 mm² |
|
柔性导线最大横截面 |
4 mm² |
|
最小导线横截面AWG |
20 |
|
最大导线横截面AWG |
10 |
|
柔性导线横截面，不带绝缘套管的最小冷压头 |
0.5 mm² |
|
柔性导线横截面，不带绝缘套管的最大冷压头 |
6 mm² |
|
柔性导线横截面，带绝缘套管的最小冷压头 |
0.5 mm² |
|
柔性导线横截面，带绝缘套管的最大冷压头 |
6 mm² |
|
具有相同横截面的2根实心导线，最小 |
0.5 mm² |
|
具有相同横截面的2根实心线，最大 |
2.5 mm² |
|
具有相同横截面的2根导线，最小柔性导线 |
0.5 mm² |
|
具有相同横截面的2根导线，最大柔性导线 |
2.5 mm² |
|
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最小 |
0.5 mm² |
|
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最大 |
2.5 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 |
0.5 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 |
2.5 mm² |
|
连接方式 |
螺钉连接 |
|
剥线长度 |
16 mm |
|
螺纹 |
M4 |
|
最小紧固扭矩 |
1.5 Nm |
|
最大紧固扭矩 |
1.8 Nm |
标准和规范
|
连接符合标准 |
CUL |
|
阻燃等级，符合UL 94 |
V2 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
分类
eCl@ss
|
eCl@ss 4.0 |
27141131 |
|
eCl@ss 4.1 |
27141131 |
|
eCl@ss 5.0 |
27141131 |
|
eCl@ss 5.1 |
27141131 |
|
eCl@ss 6.0 |
27141120 |
|
eCl@ss 7.0 |
27141120 |
|
eCl@ss 8.0 |
27141125 |
|
eCl@ss 9.0 |
27141146 |
ETIM
|
ETIM 2.0 |
EC000897 |
|
ETIM 3.0 |
EC000897 |
|
ETIM 4.0 |
EC000897 |
|
ETIM 5.0 |
EC001329 |
|
ETIM 6.0 |
EC000001 |
UNSPSC
|
UNSPSC 6.01 |
30211811 |
|
UNSPSC 7.0901 |
39121410 |
|
UNSPSC 11 |
39121410 |
|
UNSPSC 12.01 |
39121410 |
|
UNSPSC 13.2 |
39121410 |
