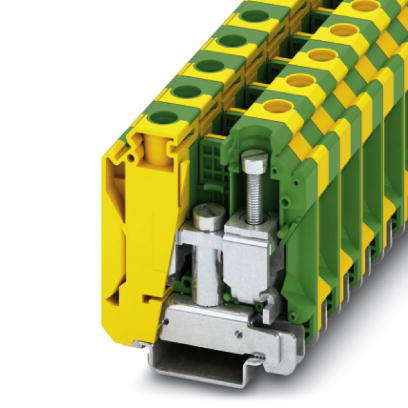

菲尼克斯PHOENIX接地端子USLKG 35 N货号3074143原装正品
时间:2017-08-15 09:46来源:未知 作者:admin 点击:
次
接地端子, 接线方式: 螺钉连接, 连接量: 2, 横截面:10 mm² - 35 mm², AWG: 8 - 2, 厚度: 16 mm, 颜色: 黄绿相间, 安装方式: NS 35/7,5, NS 35/15
关键商业数据
|
Orderkey |
3074143 |
|
包装单位 |
50 STK |
|
Sales key |
BE1221 - |
|
目录页 |
页 427 (C_1_2017) |
|
GTIN |
4046356347303 |
|
单件重量（不含包装） |
79.400 g |
概述
|
层数 |
1 |
|
连接量 |
2 |
|
电位 |
1 |
|
额定横截面 |
35 mm² |
|
颜色 |
黄绿相间 |
|
绝缘材料 |
PA |
|
阻燃等级，符合UL 94 |
V0 |
|
额定浪涌电压 |
8 kV |
|
污染等级 |
3 |
|
电涌电压类别 |
III |
|
绝缘材料组 |
I |
|
额定条件下的最大功耗 |
4.06 W |
|
最大负载电流 |
125 A |
|
额定电流IN |
125 A |
|
开口式侧板 |
否 |
|
接线端子安装 |
2.5 Nm ... 3 Nm (PE支脚及安装螺钉，M5) |
|
冲击测试规格 |
DIN EN 50274 (VDE 0660-514):2002-11 |
|
防手背接触保护 |
无保证 |
|
防手指触摸 |
无保证 |
|
摆动，宽带噪音测试结果 |
通过测试 |
|
测试规范，摆动，宽带噪音 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
测试频谱 |
1类，B级使用寿命测试，在车体上进行 |
|
测试频率 |
f1 = 5 Hz 到 f2 = 150 Hz |
|
ASD等级 |
1.857 (m/s2)2/Hz |
|
加速度 |
0,8 g |
|
每轴的测试周期 |
5 h |
|
测试方向 |
X-, Y- 与 Z-轴 |
|
冲击测试结果 |
通过测试 |
|
测试规范，冲击测试 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
冲击形式 |
半弦 |
|
加速度 |
5g |
|
冲击持续时间 |
30毫秒 |
|
每个方向的冲击次数 |
3 |
|
测试方向 |
X-, Y- 与 Z-轴 （正向与负向） |
|
绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
|
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
130 °C |
|
低温下的静态绝缘材料应用 |
-60 °C |
|
铁路车辆防火性能 (DIN 5510-2) |
通过测试 |
|
焰色试验方法（DIN EN 60695-11-10） |
V0 |
|
氧指数（DIN EN ISO 4589-2） |
>32 % |
|
NF F16-101、NF F10-102 I级 |
2 |
|
NF F16-101、NF F10-102 F级 |
2 |
|
表面可燃性NFPA 130 (ASTM E 162) |
通过 |
|
烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
|
烟气毒性NFPA 130 (SMP 800C) |
通过 |
|
量热释热NFPA 130 (ASTM E 1354) |
28 MJ/kg |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
尺寸
|
宽度 |
16 mm |
|
长度 |
53.4 mm |
|
NS 35/7,5高度 |
62 mm |
|
NS 35/15高度 |
69.5 mm |
接线数据
|
注意事项 |
请注意DIN导轨的载流量。 |
|
连接方式 |
螺钉连接 |
|
连接符合标准 |
IEC 60947-7-2 |
|
刚性导线最小横截面 |
10 mm² |
|
刚性导线最大横截面 |
35 mm² |
|
最小导线横截面AWG |
8 |
|
最大导线横截面AWG |
2 |
|
柔性导线最小横截面 |
10 mm² |
|
柔性导线最大横截面 |
35 mm² |
|
AWG导线最小横截面，柔性 |
8 |
|
AWG绞线最大横截面，柔性 |
2 |
|
柔性导线横截面，不带绝缘套管的最小冷压头 |
10 mm² |
|
柔性导线横截面，不带绝缘套管的最大冷压头 |
35 mm² |
|
柔性导线横截面，带绝缘套管的最小冷压头 |
10 mm² |
|
柔性导线横截面，带绝缘套管的最大冷压头 |
35 mm² |
|
具有相同横截面的2根实心导线，最小 |
6 mm² |
|
具有相同横截面的2根实心线，最大 |
16 mm² |
|
具有相同横截面的2根导线，最小柔性导线 |
6 mm² |
|
具有相同横截面的2根导线，最大柔性导线 |
10 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 |
6 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 |
10 mm² |
|
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最小 |
6 mm² |
|
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最大 |
10 mm² |
|
剥线长度 |
16 mm |
|
螺纹 |
M6 |
|
最小紧固扭矩 |
3.2 Nm |
|
最大紧固扭矩 |
3.7 Nm |
标准和规范
|
连接符合标准 |
IEC 60947-7-2 |
|
阻燃等级，符合UL 94 |
V0 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
