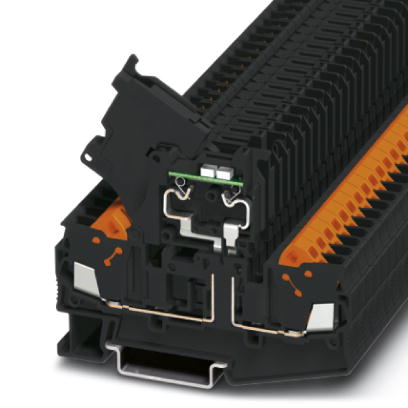

菲尼克斯PHOENIX保险丝端子QTC 2,5-HESILED 24 (5X20) 货号3050374正品

优势

异常紧凑的设计
保险杆的两侧都有测试连接
针对轨道交通应用进行了测试

关键商业数据

Orderkey	3050374
包装单位	50 STK
Sales key	BE3134 -
最小订货量	50 STK
目录页	页 210 (C_1_2017)
GTIN	4046356056212
单件重量（不含包装）	16.200 g

概述

注意事项	电流取决于所用的保险丝，电压取决于所选的LED。如果保险丝出故障，下游电流将不会断开。
层数	1
连接量	2
额定横截面	2.5 mm²
颜色	黑色
绝缘材料	PA
阻燃等级，符合UL 94	V0
应用领域	铁路工业
	机械工程
	工厂工程
额定条件下的最大功耗	1.6 W
保险丝	G / 5 x 20
保险丝类型	玻璃 / 陶瓷 / ...
额定浪涌电压	4 kV
污染等级	3
电涌电压类别	III
绝缘材料组	I
最大功率损耗	最大 1.6 W (单排保险丝端子，在发生过载时提供保护)
	最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)
	最大 4 W (单排保险丝端子，在短路时提供保护)
	最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)
LED电压范围	12 V AC/DC ... 30 V AC/DC
LED电流范围	0.31 mA ... 0.95 mA
连接符合标准	IEC 60947-7-3
最大负载电流	6.3 A (电流取决于所用的保险丝)
额定电流I_N	6.3 A
额定电压 U_N	24 V
开口式侧板	是
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
低温下的静态绝缘材料应用	-60 °C
铁路车辆防火性能 (DIN 5510-2)	通过测试
焰色试验方法（DIN EN 60695-11-10）	V0
氧指数（DIN EN ISO 4589-2）	>32 %
NF F16-101、NF F10-102 I级	2
NF F16-101、NF F10-102 F级	2
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3

尺寸

宽度	6.2 mm
长度	82.5 mm
NS 35/7,5高度	64.9 mm
NS 35/15高度	72.4 mm

接线数据

刚性导线最小横截面	0.5 mm²
刚性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.5 mm²
柔性导线最大横截面	2.5 mm²
最小导线横截面AWG	20
最大导线横截面AWG	14
连接方式	快速连接
最大线径（包括绝缘层）	3.8 mm

标准和规范

连接符合标准	CSA
	IEC 60947-7-3
阻燃等级，符合UL 94	V0
