菲尼克斯PHOENIX螺栓连接端子RT 3-PE货号3049411正品
时间:2017-08-15 10:12来源:未知 作者:admin 点击:
次

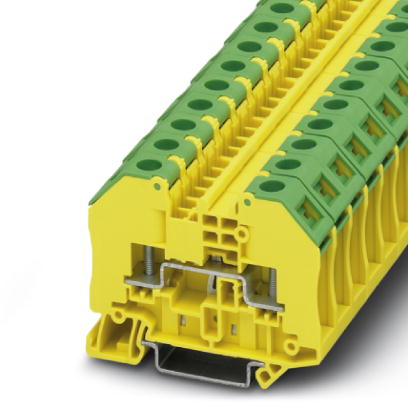

螺栓连接接地端子，接线容量：0.1 -2.5 mm²，AWG：26 -14，厚度：12.3 mm，颜色：黄绿相间
优势
-
其它标识方式
-
接线点无腐蚀
-
低接触电阻
-
黄绿色外壳
-
针对轨道交通应用进行了测试
关键商业数据
|
Orderkey |
3049411 |
|
包装单位 |
50 STK |
|
Sales key |
BE4313 - |
|
最小订货量 |
50 STK |
|
目录页 |
页 377 (C_1_2017) |
|
GTIN |
4046356140164 |
|
单件重量（不含包装） |
27.700 g |
概述
|
注意事项 |
注意：BE-RT... 路径扩展用于无绝缘套管的电缆插针（参见附件）。 |
|
层数 |
1 |
|
连接量 |
2 |
|
电位 |
1 |
|
额定横截面 |
2.5 mm² |
|
颜色 |
黄绿相间 |
|
绝缘材料 |
PA |
|
阻燃等级，符合UL 94 |
V0 |
|
应用领域 |
铁路工业 |
|
|
机械工程 |
|
|
工厂工程 |
|
|
过程工业 |
|
额定浪涌电压 |
8 kV |
|
污染等级 |
3 |
|
电涌电压类别 |
III |
|
绝缘材料组 |
I |
|
最大负载电流 |
24 A (带有2.5 mm² 导线接线容量) |
|
额定电流IN |
24 A |
|
额定电压 UN |
1000 V |
|
开口式侧板 |
是 |
|
电涌电压测试结果 |
通过测试 |
|
脉冲耐受电压测试设定点 |
9.8 kV |
|
电源频率耐受电压测试结果 |
通过测试 |
|
大功率频率耐受电压设定点 |
2.2 kV |
|
（5x导线连接）接线点的机械稳定性测试结果 |
通过测试 |
|
支架上紧固测试结果 |
通过测试 |
|
在端板上进行紧固 |
NS 35 |
|
设定点 |
1 N |
|
短路稳定性测试 |
通过测试 |
|
导线横截面短路测试 |
2.5 mm² |
|
短时电流 |
0.3 kA |
|
热测试结果 |
通过测试 |
|
热敏特征的验证（针焰实验）有效耐受期 |
30 s |
|
摆动，宽带噪音测试结果 |
通过测试 |
|
测试规范，摆动，宽带噪音 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
测试频谱 |
1类，B级使用寿命测试，在车体上进行 |
|
测试频率 |
f1 = 5 Hz 到 f2 = 150 Hz |
|
ASD等级 |
0,02 g²/Hz |
|
加速度 |
0,8 g |
|
每轴的测试周期 |
5 h |
|
测试方向 |
X-, Y- 与 Z-轴 |
|
冲击测试结果 |
通过测试 |
|
测试规范，冲击测试 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
冲击形式 |
半弦 |
|
加速度 |
5g |
|
冲击持续时间 |
30毫秒 |
|
每个方向的冲击次数 |
3 |
|
测试方向 |
X-, Y- 与 Z-轴 （正向与负向） |
|
绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
|
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
130 °C |
|
低温下的静态绝缘材料应用 |
-60 °C |
|
铁路车辆防火性能 (DIN 5510-2) |
通过测试 |
|
焰色试验方法（DIN EN 60695-11-10） |
V0 |
|
氧指数（DIN EN ISO 4589-2） |
>32 % |
|
NF F16-101、NF F10-102 I级 |
2 |
|
NF F16-101、NF F10-102 F级 |
2 |
|
表面可燃性NFPA 130 (ASTM E 162) |
通过 |
|
烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
|
烟气毒性NFPA 130 (SMP 800C) |
通过 |
|
量热释热NFPA 130 (ASTM E 1354) |
28 MJ/kg |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
尺寸
|
宽度 |
12.3 mm |
|
端板宽度 |
2.2 mm |
|
长度 |
66 mm |
|
NS 35/7,5高度 |
51 mm |
|
NS 35/15高度 |
58.5 mm |
接线数据
|
注意事项 |
请注意DIN导轨的载流量。 |
|
连接方式 |
螺栓连接 |
|
连接符合标准 |
IEC 60947-7-2 |
|
柔性导线最小横截面 |
0.1 mm² |
|
柔性导线最大横截面 |
2.5 mm² |
|
AWG导线最小横截面，柔性 |
26 |
|
AWG绞线最大横截面，柔性 |
14 |
|
电缆接线头的连接符合相应的标准 |
DIN 46234 |
|
最小可连接导线插针横截面 |
0.5 mm² |
|
最大可连接导线插针横截面 |
2.5 mm² |
|
最小孔径 |
3.2 mm |
|
最大电缆接头宽度 |
6 mm |
|
螺栓直径 |
3 mm |
|
电缆接线头的连接符合相应的标准 |
DIN 46237 |
|
最小可连接导线插针横截面 |
1 mm² |
|
最大可连接导线插针横截面 |
2.5 mm² |
|
最小孔径 |
3.2 mm |
|
最大电缆接头宽度 |
6 mm |
|
螺栓直径 |
3 mm |
|
螺纹 |
M3 |
|
最小紧固扭矩 |
0.6 Nm |
|
最大紧固扭矩 |
0.8 Nm |
标准和规范
|
连接符合标准 |
CUL |
|
|
IEC 60947-7-2 |
|
阻燃等级，符合UL 94 |
V0 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
