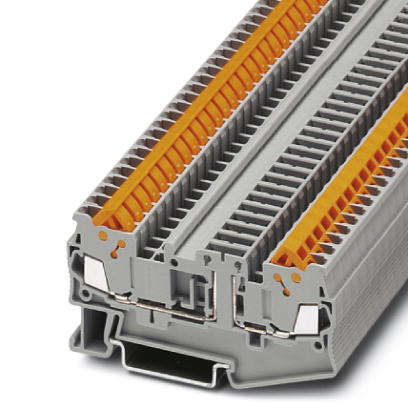

菲尼克斯PHOENIX分断接线端子QTC 1,5-TG货号3205145正品
时间:2017-08-15 10:46来源:未知 作者:admin 点击:
次
分断接线端子, 接线方式: 快速连接, 接线容量 0.25 mm² - 1.5 mm², AWG: 24 - 16, 长度: 76.4 mm, 厚度: 5.2 mm, 颜色: 灰色, 安装: NS 35/7,5, NS 35/15
优势
-
针对轨道交通应用进行了测试
-
三桥接井可单独进行电位分配和供电
-
带有通用分断区域的分断端子，可安装隔离连接器、穿墙连接器、元件连接器和保险丝连接器
-
绝缘P-FIX（1）直通式连接器可用于相同形状的直通端子安装
-
分断连接器P-DI（2）也适用于所有的分断端子中。分断后，可利用其尾部将P-DI安放在基座端子前面。
关键商业数据
|
Orderkey |
3205145 |
|
包装单位 |
50 STK |
|
Sales key |
BE3132 - |
|
最小订货量 |
50 STK |
|
目录页 |
页 204 (C_1_2017) |
|
GTIN |
4017918932473 |
|
单件重量（不含包装） |
10.300 g |
概述
|
注意事项 |
*使用的插头决定电流和电压。 |
|
层数 |
1 |
|
连接量 |
2 |
|
额定横截面 |
1.5 mm² |
|
颜色 |
灰色 |
|
绝缘材料 |
PA |
|
阻燃等级，符合UL 94 |
V0 |
|
应用领域 |
铁路工业 |
|
|
机械工程 |
|
|
工厂工程 |
|
额定浪涌电压 |
6 kV |
|
污染等级 |
3 |
|
电涌电压类别 |
III |
|
绝缘材料组 |
I |
|
连接符合标准 |
IEC 60947-7-1 |
|
额定电流IN |
17.5 A |
|
最大负载电流 |
17.5 A (当连接截面积为1.5 mm²的导线时) |
|
额定电压 UN |
400 V |
|
开口式侧板 |
是 |
|
冲击测试规格 |
IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
|
防手背接触保护 |
保证 |
|
防手指触摸 |
保证 |
|
电涌电压测试结果 |
通过测试 |
|
脉冲耐受电压测试设定点 |
7.3 kV |
|
电源频率耐受电压测试结果 |
通过测试 |
|
大功率频率耐受电压设定点 |
1.89 kV |
|
（5x导线连接）接线点的机械稳定性测试结果 |
通过测试 |
|
弯曲测试结果 |
通过测试 |
|
弯曲测试转动速度 |
10 rpm |
|
弯曲测试 |
135 |
|
弯曲测试导线横截面／重量 |
0.2 mm² / 0.2 kg |
|
|
1.5 mm² / 0.4 kg |
|
拉伸力测试结果 |
通过测试 |
|
导线横截面拉伸力测试 |
0.2 mm² |
|
牵引力设定点 |
10 N |
|
导线横截面拉伸力测试 |
1.5 mm² |
|
牵引力设定点 |
40 N |
|
支架上紧固测试结果 |
通过测试 |
|
在端板上进行紧固 |
NS 35 |
|
设定点 |
1 N |
|
电压压降测试结果 |
通过测试 |
|
要求，电压降 |
≤ 6.4 mV |
|
温度上升测试结果 |
通过测试 |
|
短路稳定性测试 |
通过测试 |
|
导线横截面短路测试 |
1.5 mm² |
|
短时电流 |
0.18 kA |
|
老化测试结果 |
通过测试 |
|
无螺钉组合式端子温度循环老化测试 |
192 |
|
热测试结果 |
通过测试 |
|
热敏特征的验证（针焰实验）有效耐受期 |
30 s |
|
绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
|
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
130 °C |
|
低温下的静态绝缘材料应用 |
-60 °C |
|
铁路车辆防火性能 (DIN 5510-2) |
通过测试 |
|
焰色试验方法（DIN EN 60695-11-10） |
V0 |
|
氧指数（DIN EN ISO 4589-2） |
>32 % |
|
NF F16-101、NF F10-102 I级 |
2 |
|
NF F16-101、NF F10-102 F级 |
2 |
|
表面可燃性NFPA 130 (ASTM E 162) |
通过 |
|
烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
|
烟气毒性NFPA 130 (SMP 800C) |
通过 |
|
量热释热NFPA 130 (ASTM E 1354) |
28 MJ/kg |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
尺寸
|
宽度 |
5.2 mm |
|
长度 |
76.4 mm |
|
NS 35/7,5高度 |
39.3 mm |
|
NS 35/15高度 |
46.8 mm |
接线数据
|
刚性导线最小横截面 |
0.25 mm² |
|
刚性导线最大横截面 |
1.5 mm² |
|
柔性导线最小横截面 |
0.25 mm² |
|
柔性导线最大横截面 |
1.5 mm² |
|
最小导线横截面AWG |
24 |
|
最大导线横截面AWG |
16 |
|
连接方式 |
快速连接 |
|
最大线径（包括绝缘层） |
3 mm |
|
导线绝缘材料 |
PVC/PE |
|
每根绞线的结构符合VDE 0295标准/最小导线直径 |
VDE 0295 Cl.1-5 |
标准和规范
|
连接符合标准 |
CSA |
|
|
IEC 60947-7-1 |
|
阻燃等级，符合UL 94 |
V0 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
