尺寸 |
100*80*40 |
|
输入电源 |
DC24直流24V |
|
程序步数 |

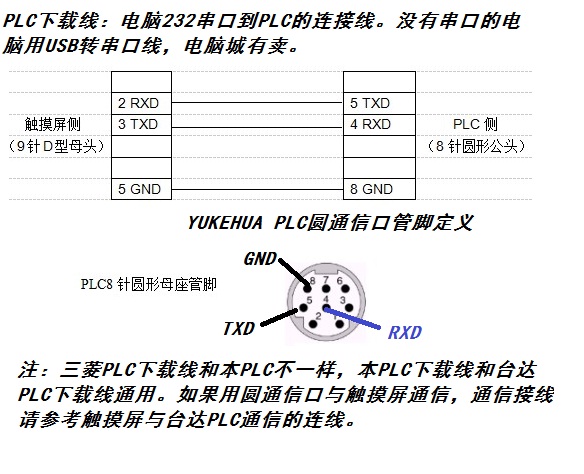

8000步；黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议由D8126设置，右下角485口可以和变频器通信。通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机或主机、RS指令）。1个USB口高速下载,高速在线监视。 |
|
输入点X元件 |
X0-X7，DC24输入，低电平有效。其中X0-5为高速计数输入口（60KHZ）。 |
|
输出点Y元件 |
Y0-Y5为晶体管输出DC24V。Y0-5为高速输出口（最高80K）。PWM周期为0-32767US。高速口电流最大0.2A。外部负载公共端接+24，另一端接到PLC输出口Y。 |
|
模拟量输入 |
2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；模拟量转换值第一路：D8030；第二路：D8031。 |
|
中间继电器M |
M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。 |
|
步进点S |
S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。 |
|
100Ms定时器 |
T0-T199，累积型掉电保存T184-T199。 |
|
10Ms定时器 |
T200-T249，累积型掉电保存T246-T249。 |
|
1Ms定时器 |
T250-T383，其中T250-255为累计型。 |
|
16位计数器 |
C0-C199，掉电保存C100-199。 |
|
32位计数器 |
C200-C219，掉电保存C220-C234。 |
|
32位高速计数器 |
C235-255；C235-240为单相计数器。C241-243为带复位的单相计数器。C250-251为AB相计数器。C252-253为带复位的AB相计数器。 |
|
寄存器D |
D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。 |
|
间接寻址指针V，Z |
V0-7，Z0-7 |
|
P子程序跳转号 |
P0-63 |
|
I中断 |
X0-5外中断。定时器中断（1MS为单位）。计数器中断。 |
|
特殊M元件 |
M8000运行时常闭，M8002上电脉冲，M8011为10Ms脉冲，M8012为100Ms脉冲,M8013为1s脉冲,M8014为分钟脉冲。 |
