誉达PLC和维控HMI在印刷机开槽部(横切)系统的应用

时间:2017-10-10 09:19来源:未知 作者:admin 点击:
一、简介 纸箱印刷机是能够将所需的文字、图案及其它信息印至纸箱箱体表面的印刷设备,它一般包括装版、涂墨、压印、输纸等工艺流程。纸箱印刷一般有单一印刷、印刷带开槽/模

一、简介‍‍

  纸箱印刷机是能够将所需的文字、图案及其它信息印至纸箱箱体表面的印刷设备,它一般包括装版、涂墨、压印、输纸等工艺流程。纸箱印刷一般有单一印刷、印刷带开槽/模切、印刷开槽/模切、粘箱及联动生产线等。此系统只控制印刷机的开槽部分,专为在超长纸板上开槽所设计。

‍‍二、工艺要求‍‍

任意长的纸板两头开槽,两头的切头长度可任意设定。

纸板在切槽时,必须保证切槽轴和送纸轴线速度同步。切槽轴的启停需要平滑过渡。

两种模式:两头切槽或全切(切槽轴和送纸轴一直同线速度运行)。

‍‍三、方案‍‍

  该控制系统采用维控人机界面LEVI700LK触摸屏、PLC主机采用LX3VE-1212MT构成。
1.LX3VE系列PLC具有电子凸轮功能,利用电子凸轮的飞剪方式即可保证送纸轴和切槽轴的速度同步,也可完成切槽启停的平滑过渡。
2.通过改变飞剪的启动点可以实现纸板的两头开槽。
3..使用维控3VE系列plc的电子齿轮指令,可以保证切槽轴和送纸轴线速度绝对的同步。

‍‍四、程序简要介绍‍‍

HMI程序

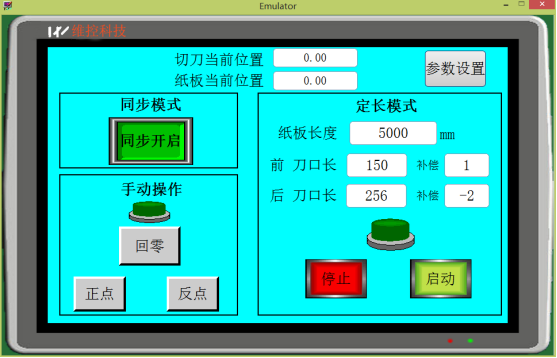

主画面



华北区-张利军-009-20170308-纸箱印刷机开槽部(横切)-纸箱印刷行业581


参数设置

华北区-张利军-009-20170308-纸箱印刷机开槽部(横切)-纸箱印刷行业589

PLC部分程序:

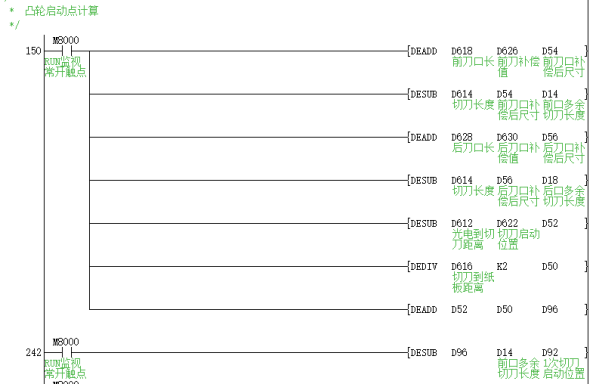

第一次启动点计算



华北区-张利军-009-20170308-纸箱印刷机开槽部(横切)-纸箱印刷行业619

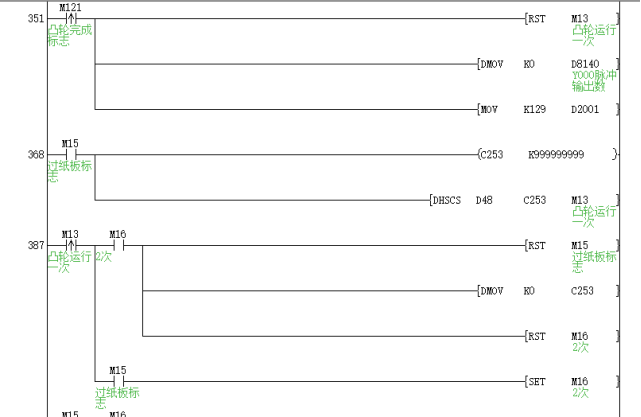

第二次启动点计算

华北区-张利军-009-20170308-纸箱印刷机开槽部(横切)-纸箱印刷行业631

全切模式(电子齿轮)

华北区-张利军-009-20170308-纸箱印刷机开槽部(横切)-纸箱印刷行业646

五、工程总结

1、此系统不受纸板长度、切刀长度、切口长度影响,可任意设定,任意加工。
2、依靠维控LX3VE系列plc的电子凸轮和电子齿轮指令,可实现送纸轴和切槽轴的线速度同步,从而保证了纸板切口的高质量。
3、维控plc的电子凸轮功能启动方式灵活多样,此系统使用了非周期凸轮的外部启动方式,不受电子凸轮运行的影响,可根据测量出的误差进行实时调整。
