一、项目概况

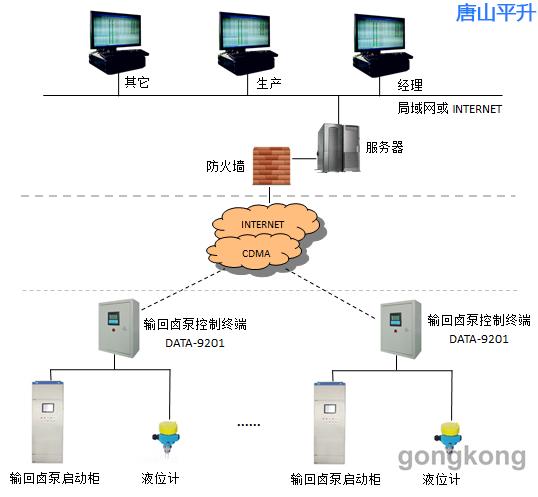

   本项目是唐山市某盐业公司项目，主要实现了远程控制现场输回卤泵的运行，并采集电流、电压、液位和泵运行时间等数据。所有监控数据通过电信公司的CDMA通信网络上传至监控中心的服务器（有固定IP），并通过CS界面展现在电脑显示器上。监控软件对访问客户端的数量无限制。二、系统拓扑图

三、功能介绍
   用户通过输入用户名和密码登录系统（软件对不同登陆用户设置了不同的控制和浏览权限，用户级别不同查看到的内容不同）。
    控制要求：
   1、每台泵均可通过监控软件远程手动控制。
   2、每台泵均可按液位上、下限值自动控制；按设定时间控制；按累积流量值控制。
   3、设置故障停止按钮，一键停止所有运行的泵，需要二次确认。
   操作画面：
   1、泵运行图：单独显示每台泵的电流、液位、瞬时流量、运行时间，手/自动控制按钮、启动按钮、停止按钮、报警状态等。
   （1）电流可设定上、下限报警值。
   （2）液位设置弹出界面，内容包括：量程设定（需权限）、上限设定、下限设定、实时液位显示、液位自动控制按钮。
   （3）流量设置弹出界面，内容包括：流量计算公式（需权限）、流量设定值、剩余流量显示、瞬时流量显示、流量自动控制按钮。
   （4）时间设置弹出界面，内容包括：时间设定值、剩余时间显示、时间自动控制按钮。
   （5）报警设置弹出界面，内容包括：故障报警、开门报警、断电报警、液位上限报警、液位下限报警、电压超限、电流超限、报警确认按钮。
   2、泵一览表：以列表形式显示每台泵的相关参数显示及设置，内容同泵运行图。
   3、位置图：展现每台泵的分布位置图，显示每台泵的运行状态，点击泵可调出相对应的详细监
控操作画面。
   4、报表
   根据用户提供的报表格式自动生成报表。四、界面展示

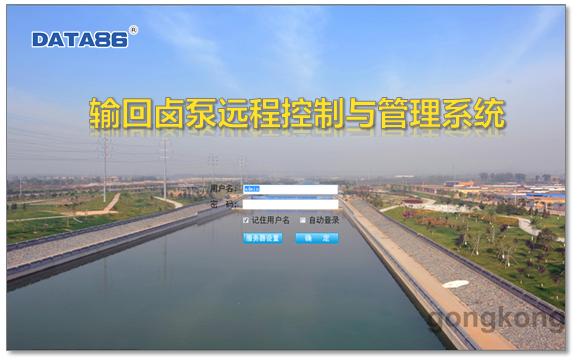

登陆界面

地理位置展示

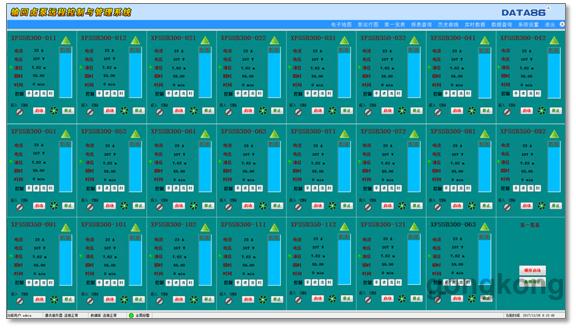

泵运行图

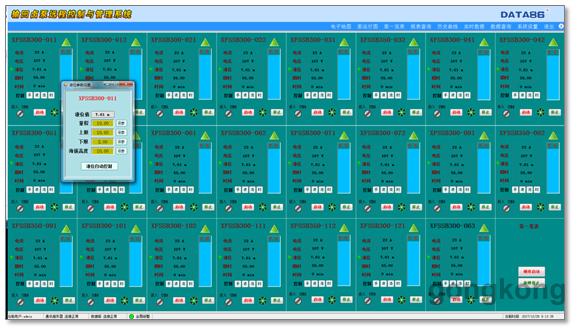

设参界面

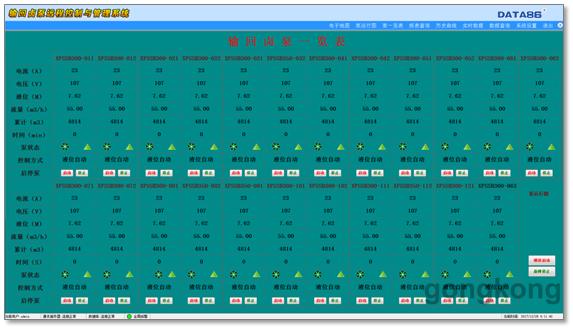

泵一览表

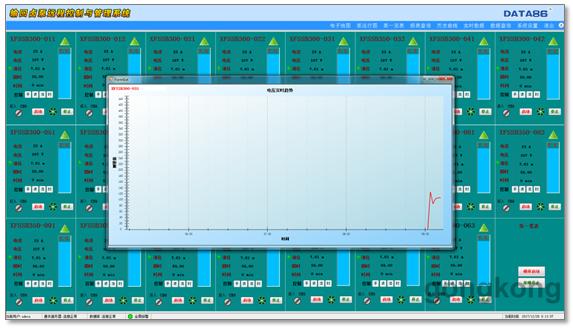

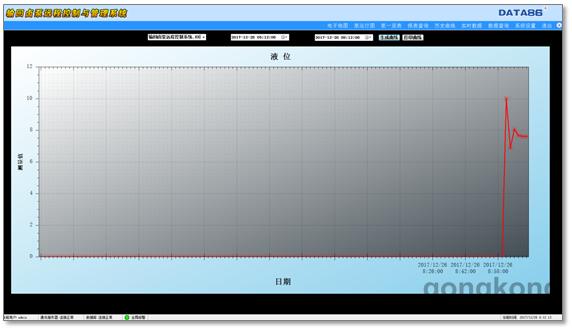

历史曲线
