一、系统概述：

1、灌区管理存在的问题
   ★ 面积大，渠道多、分布复杂。
   ★ 泵站、闸门多，不能统筹管理。
   ★ 管理人员少，管理成本高。
   ★ 缺乏信息化管理手段，难以统计、分析。
   ★ 安全隐患不能及时发现。

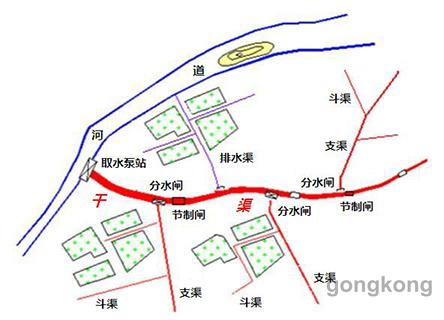

典型灌区示意图

2、系统功能：
   ★ 闸门远程启、闭
   ★ 闸门电机运行电流、电压监测
   ★ 闸门开度、开到位、关到位状态监测
   ★ 闸后渠道流量、水位监测
   ★ 闸口人员巡检情况监测
   ★ 电流、电压异常，设备故障自动报警
   ★ 支持扩展现场照片、视频监测

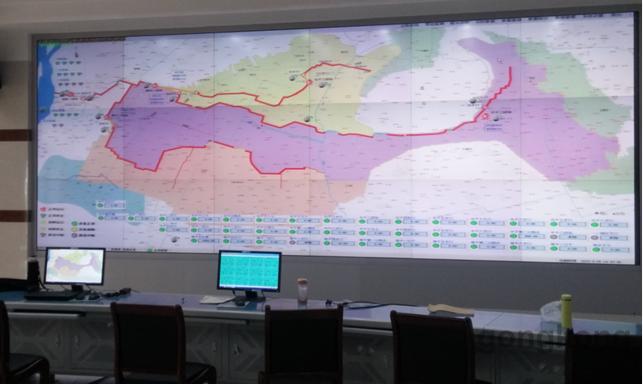

灌区自动化管理监控中心

3、系统建设意义
   ★ 提升开关闸效率、节约灌溉用水。
   ★ 缩减管理成本，减员增效。
   ★ 统筹管理灌区，优化水资源配置。
   ★ 水量精确计量，收费有理有据。
   ★ 及时发现故障，保障灌区可持续发展。

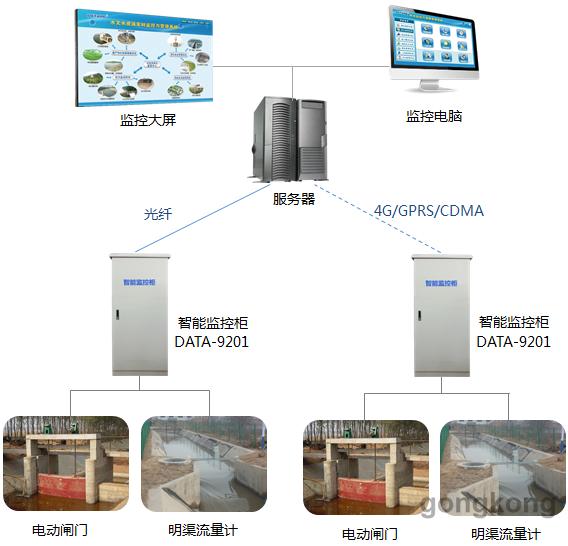

二、系统构成

系统特点：
   ★ 功能丰富：一套智能监控柜可同时实现闸门监测、本地/远程控制和流量监测等多项功能。
   ★ 通信灵活： 根据现场情况可灵活选择光纤、4G、GPRS、CDMA等通信方式。
   ★ 远程访问：监控系统软件支持电脑、手机APP远程访问，方便管理。
   ★ 分级管理：不同管理人员不同操作权限，安全、可靠。
   ★ 自动报警： 数据、设备异常时，通过电脑、手机APP、手机短信等多种形式报警。
   ★ 方便扩展：软、硬件产品采用模块化设计，方便后期功能增加、升级。三、核心产品
1、智能监控柜

主要功能：
   数据采集：电流、电压、开度、水位、流量等数据采集。
   状态采集：开到位、关到位、故障、供电状态采集。
   现场显示：液晶或数码管显示监测数据、运行参数。
   远程通信：光纤、4G、GPRS或CDMA通信。
   本地控制：现场按钮控制闸门开、关、停。
   远程控制：远程遥控闸门开、关、停。
   扩展功能：支持图像（照片或视频）监控。技术参数：
   串口：3路（RS232/RS485）。
   AI：8路（4-20mA/0-5V）。
   DI/PI：9路
   DO：5路
   网口：1路（RJ45）
   显示面板：液晶或数码管
   无线通信：4G、GPRS或CDMA可选。
   供电电压：AC 220V 或AC 380V。
   尺寸：700*540*240mm、900*540*300mm或定制

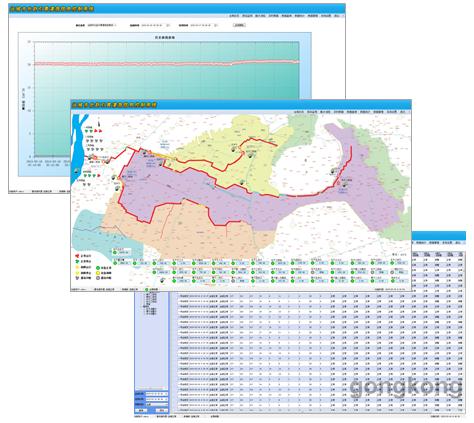

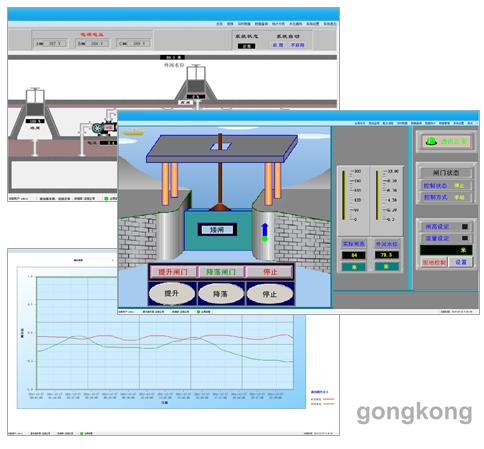

   材质：铁质或不锈钢可选。2、灌区自动化管理系统软件
软件功能：
   ● 矢量地图展现闸站分布
   ● 闸门状态及电流电压、开度、状态展示
   ● 渠道流量、水位展示
   ● 闸门远程开、关、停控制
   ● 数据越限、设备异常声、光报警。
   ● 数据报表统计、曲线分析。
   ● 设备/档案管理、维护。
   ●  支持其他功能定制。

软件特点：
   ● 图形化展现数据，直观、方便。
   ●  C/S（客户端访问）、B/S（网页访问）类型可选。
   ● 测点数量无限制，方便系统扩容。
   ● 支持日报表、月报表等定制。
   ● 支持扩展图像监控功能
   ● 支持对接其它软件平台
