贵州省水资源监控能力建设项目-安顺市水资源管理监控系统，该项目共计156个测点，共分为5种测点类型，基本情况如下：
   ● 1类测点，渠道式监测点：采集明渠流量计、采用太阳能供电模式；
   ● 2类测点，管道式监测点：采集电磁流量计、采用太阳能供电模式；
   ● 3类测点，管道式监测点：采集超声波流量计—外加式安装、采用市电供电；
   ● 4类测点，管道式监测点：采集超声波流量计—内插式安装、采用市电供电；
   ● 5类测点，渠道式监测点：采集雷达水位计、采用太阳能供电模式；
目前整个项目正在有条不紊的安装测试中，整个系统原理基本一致，RTU组网模式采用专线组网模式，这里就不做详细介绍了。本次案例分享主要介绍一下渠道流量监测方法和流量传感器。
目前所做项目中遇到的渠道流量测量方法一共有4种：
第一种采用巴歇尔槽监测明渠流量，槽体一般是不锈钢或者玻璃钢材质，鉴于施工问题，一般流量较小，安装明渠流量计采集水位换算流量数据。以前案例分享中有一篇运城北赵引黄管理局明渠流量监测系统，就是采用此种方法。明渠流量计要安装在进水口三分之一处的位置，有些项目客户不安装巴歇尔槽，而是通过水泥浇筑成量水槽。

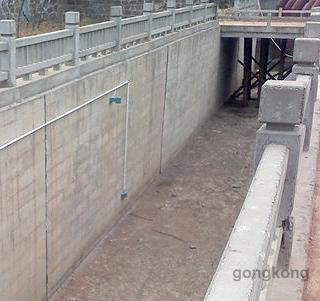

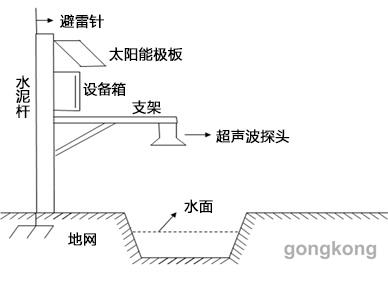

第二种采用流速面积法，要求渠道必须是规则的形状：如矩形、长方形、三角形、梯形等。在渠道底部加装流速仪测量流速，在渠道顶部安装水位监测仪（一般雷达、超声波、投入式均可），依据是流量等于某一过水横断面上流速的积分，换算流量数据。测量范围0.01-50m/s。

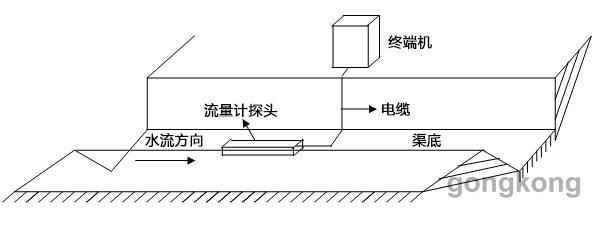

第三种方法多普勒明渠流量计，其中水温测量使用温度探头，水深测量使用进口高精度压力传感器，流速的测量是通过超声波探头（换能器）发射与接收超声波信号并做相应的计算处理而获得，目前价格较高。

第四种方法水位曲线法，需要现场测量水位对应流量的关系，要有专业勘测队伍测量才行，测量后勘测人员会提供10组左右的水位对应流量的关系换算表。RTU把这些数据写入到内部存储器中，按照前后2组数据接近直线的方式通过计算换算出瞬时流量，从而得到累计流量。现场传感器只要测量水位数据就可以了，水库库容算法与这个测量方式基本一致。

综合实际情况第一种方式比较常用，整体效果良好，以上是目前所做过的项目中用到的渠道流量测量方法，供大家参考，欢迎批评指正。
