值得指出的是: 1、在程序的执行过程中,在同一周期内,前面的逻辑运算结果影响后面的触点,即执行的程序用到前面的最新中间运算结果。但在同一周其内,后面的逻辑运算结果不影响前面的逻辑关系。 2、该扫描周期内除输入继电器以外的所有内部继电器的最终状态(线圈导通与否、触点通断与否)将影响下一个扫描周期各触点的通与断。 二、识读plc梯形图的具体步骤: 1) 根据I/O设备及PLC的I/O分配表和梯形图,找出输入、输出继电器,并给出与继电器接触器控制电路相对应的文字代号。 2) 将相应输入设备、输出设备的文字代号标注在梯形图编程元件线圈及其触点旁。 3) 将梯形图分解成若干基本单元,每一个基本单元可以是梯形图的一个程序段(包含一个输出元件)或几个程序段(包含几个输出元件),而每个基本单元相当于继电器接触器控制 电路的一个分支电路。 4) 可对每一梯级画出其对应的继电器接触器控制电路。 5) 某编程元件得电,其所有动合触点均闭合、动断触点均断开。某编程元件失电,其所有已闭合的动合触点均断开(复位),所有已断开的动断触点均闭合(复位)。因此编程元件得电、失电后,要找出其所有的动合触点、动断触点,分析其对相应编程元件的影响。 6) 一般来说,可从第一个程序段的第一自然行开始识读梯形图。第一自然行为程序启动行。按启动按钮,接通某输入继电器,该输入继电器的所有动合触点均闭合,动断触点均断开。 再找出受该输入继电器动合触点闭合、动断触点断开影响的编程元件,并分析使这些编程元件产生什么动作,进而确定这些编程元件的功能。 值得注意的是:这些编程元件有的可能立即得电动作,有的并不立即动作而只是为其得电动作做准备。
X1为1时,Y0有输出,总停(Y10和Y20都停止)。
X2为0 ,X3为1,时Y1有输出,总启动。 同时 Y10和Y20都有输出。
X2为1,X10为1,X11为0,Y0为0,时 Y10有输出( 单机A,) 而且Y10常开触点自锁。
X2为1,X20为1,X21为0,Y0为0,时 Y20有输出( 单机B,) 而且Y20常开触点自锁。
X1 总停止按钮。
X3总启动按钮。
X2 单机/总启动 选择开关。
X10 单机A 启动按钮。
X11单机A 停止按钮。
X20 单机B 启动按钮。
X21单机B 停止按钮。
IP地址的设置问题

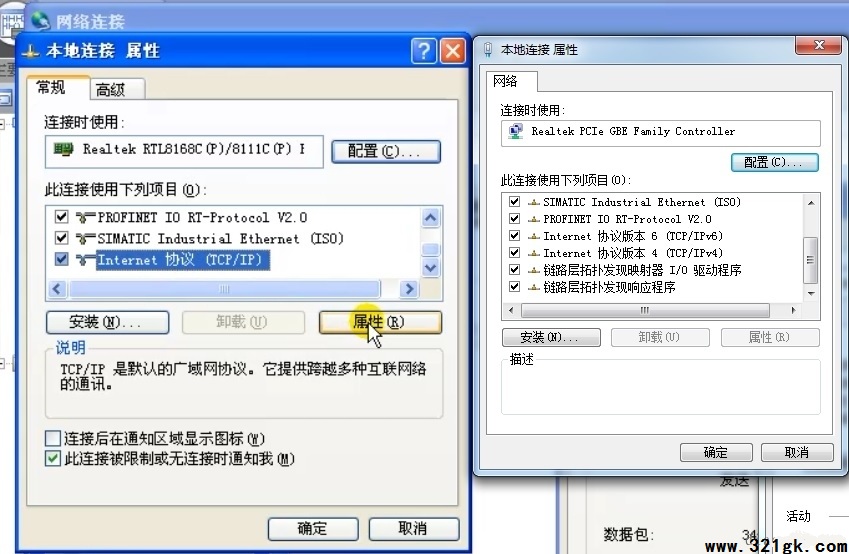

网络连接本地连接Internet协议(TCP/IP)只有1个,而我的电脑上打开后有2个(TCP/IPv4)和(TCP/IPv6)。那属性更改设置是改哪一个的?
