plc与pc的通讯连接方式-如何避免CPU扫描时间过长导致CPU系统停机？

首先，plc置于停止模式，用编程软件连接PLC，如果能连上，则表明RS485转换器接线正确，否则可能是RS485的+、-有误对调一下再试，确保硬件接线无误后，可以用串口调试软件或Modbus主站仿真软件测试，如果测试没问题，那就是你的上位机代码有问题。
　　目前，人们主要采用以下三种方式实现PLC与PC的互联通信：
　　一、通过使用PLC开发商提供的系统协议和网络适配器，来实现PLC与PC机的互联通信。但是由于其通信协议是不公开的，因此互联通信必须使用PLC开发商提供的上位机组态软件，并采用支持相应协议的外设。可以说这种方式是PLC开发商为自己的产品量身定作的，因此难以满足不同用户的需求。
　　二、使用目前通用的上位机组态软件，如组态王、InTouch、WinCC、力控等，来实现PLC与PC机的互连通信。组态软件以其功能强大、界面友好、开发简洁等优点目前在PC监控领域已经得到了广泛的应用，但是一般价格比较昂贵。组态软件本身并不具备直接访问PLC寄存器或其它智能仪表的能力,必须借助I/O驱动程序来实现。也就是说，I/O驱动程序是组态软件与PLC或其它智能仪表等设备交互信息的桥梁，负责从设备采集实时数据并将操作命令下达给设备，它的可靠性将直接影响组态软件的性能。但是在大多数情况下，I/O驱动程序是与设备相关的，即针对某种PLC的驱动程序不能驱动其它种类的PLC，因此组态软件的灵活性也受到了一定的限制。
　　三、利用PLC厂商所提供的标准通信端口和由用户自定义的自由口通信方式来实现PLC与PC机的互连通信。这种方式由用户定义通信协议，不需要增加投资，灵活性好，特别适合于小规模的控制系统。

如何避免CPU扫描时间过长导致CPU系统停机？

S7-300 CPU的看门狗时间默认为150ms，最大值可以设置6000ms。如果用户程序的执行时间大于硬件组态中所设定的CPU的扫描周期的监控时间，则CPU会因看门狗超时而导致系统停机，同时会触发定时错误OB80。

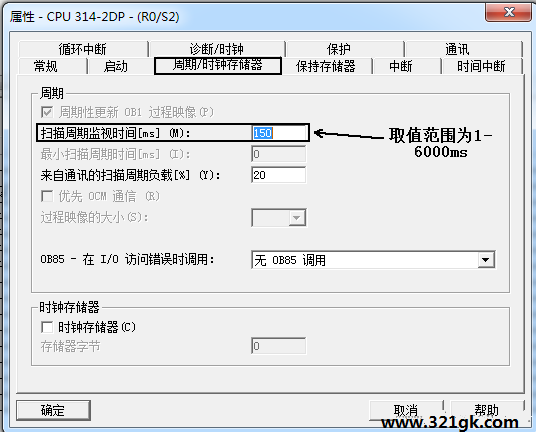

操作步骤：在“SIMATIC Manager”编程软件中的硬件组态“HW Config”的机架中双击组态好的S7-300的CPU中，在弹出的属性对话框中选中“周期/时钟存储器”，然后修改“扫描周期监视时间（ms）”，该时间的取值范围为1-6000ms。如图所示：

CPU扫描时间
