plc控制系统与电网的接地方式主要有三种，分别是共地方式、浮地方式、机壳共地与电路浮地。
1.共地方式
在共地方式中，PLC整个控制系以地面为参考，将机壳与接地点及接地线全部连在一起。大型工厂中有部分PLC系统采用了共地式的接地方式。在大地地位不易变动的地方，主要采用共地方式。大地电位稳定时，整个布线系统的电位也不会轻易产生变化，机壳接地的方式便会比较安全便于使用。
2.浮地方式
在大地电位不稳定的地方，大地地位变化大便会导致系统电位不稳定，PLC布线中的线路则会受到很大的干扰，这种情况下则采用浮地方式较为妥当。在PLC控制系统中，机壳与电路接地点相连，并且悬浮在空中而不接触地面，主要采用绝缘胶垫以便在机壳与大地之间隔开。同时要对进线采用绝缘措施。浮地方式的接地措施也可以有效的避免干扰，大地电位变化与电磁感应的干扰因此而大大减弱。但这种方式的缺点是由于整个系统线路采用浮地方式，因此机壳上会起静电，操作起来存在一定的危险。
3.机壳共地、电路浮地
这种方式是共地方式与浮地方式的结合。这种方式具有显而易见得优点，因为机壳接地，所以操作上较为安全，而同时因为接地点独立，便可减弱大地电位变化产生的扰动效应。这种接地方式无论从安全生产的角度，还是保护设备的角度，都具有其合理性与明显优势，因此在炼铁厂得到广泛的应用。

plc数据类型有哪些

在西门子plc程序中，为了进行数学运算、设定定时器时间、设定计数器计数值等，需要使用各种数据。
    程序中的各种数据（如常数、十六进制数、浮点数、时间、数组等）都必须是PLC所允许的类型与可识别的格式，即：PLC对数据有“类型”与“格式”两方面的要求。
    西门子S7系列PLC根据数据的字长，允许使用的类型有基本数据、复合数据、参数三大类。
    1．基本数据
    基本数据是指字长在2个字（32位）以下的数据，包括二进制位( bit)、字节(Byte)、字(Word)、双字( Double Word)，ASCII字符、整数(Integer)、双字长整数(Double Integer)等，这些数据符合IEC 1131-3的规定。
    基本数据在PLC存储器中有固定的长度。如：二进制位为l位，字节为8位，字为16位，双字为32位等。
    当PLC使用符号地址时，在符号表或地址声明表的“类型(Type)”栏必须填写数据的“类型代号”，以明确所使用数据的格式与所占的字长。

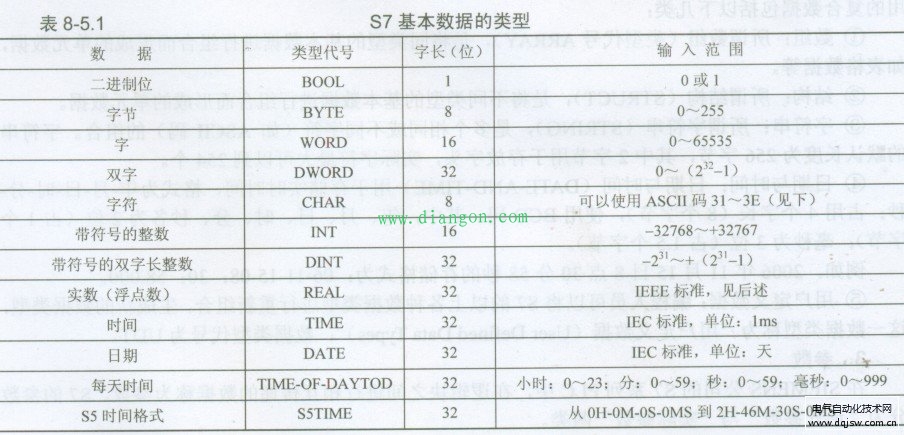

    在S7系列PLC中，基本数据的数据类型代号与输入范围如表8-5.1所示。

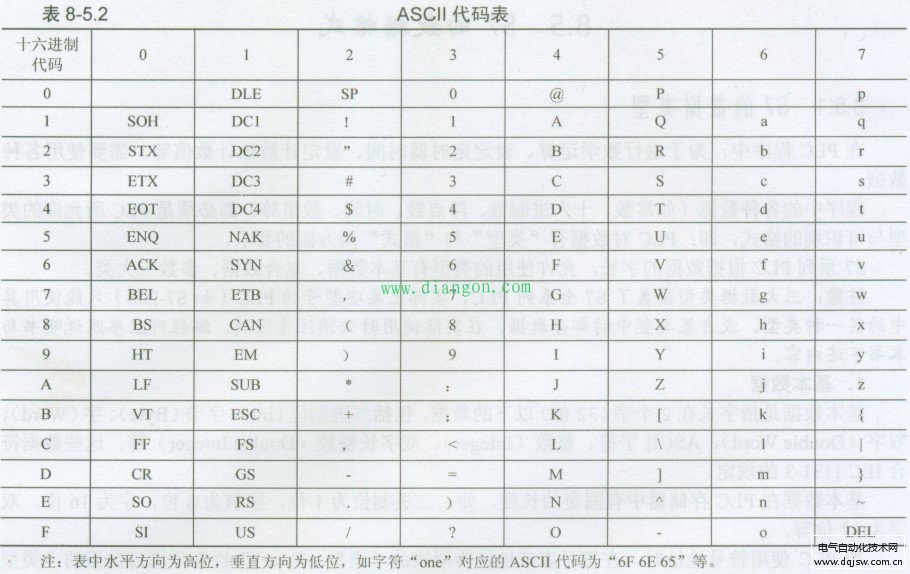

表中所说的ASCII（American Strand Code for Information Interchange，美国标准信息交换编码）是利用7位二进制(00～7F)来代表1个字符的最普遍的编码方式，常用于串行通信。7位二进制(00～7F)与字符的对应关系见表8-5.2。S7可以使用的代码范围为31～7E，“DEL”（代码7F）不可以使用。
西门子PLC的数据类型

    2．复合数据
    复合数据是指字长大于2个字（32位）的数据，数据可以通过基本数据组合而成。S7可以使用的复合数据包括以下几类：
    ①数组：所谓数组（类型代号ARRAY），是将同类型的基本数据进行组合而形成的单元数据，如表格数据等。
    ②结构：所谓结构( STRUCT)，是将不同类型的基本数据进行组合而形成的单元数据。
    ③字符串：所谓字符串（STRING），是多个相同或不同字符（如ASCII码）的组合。字符串的默认长度为256字节，其中2字节用于存放字头，实际字符最大可以到254个。
    ④日期与时间：日期与时间( DATE-AND-TIME)用于存储实时时间，格式为年．月，日一时一分．秒：占用4个字长（8个字节），使用BCD码。其中，年、月、日、时、分、秒各为2位（占1个字节）：毫秒为3位（占1.5个字节）。
    例如，2006年11月15日8点30分58秒的存储格式为：06-11-15-08: 30: 58.000。
    ⑤用户定义数据：编程人员可以将S7的以上各种数据类型进行重新组合，生成新的数据类型，这一数据类型称为“用户定义数据( User Defined Data Types)”，数据类型代号为UDT。
3．参数
在SIEMENS公司的S7系列PLC中，在逻辑块之间进行相互传递的数据称为参数。S7的参数分为“形式参数”与“实际参数”两类。
    在结构化编程时，为了使得某功能块能够成为可以在同- PLC循环内多次调用的通用功能块，功能块中所使用的信号与数据不可以是“绝对地址”或“绝对数值”，它们只能以“符号地址”或“符号数据”的形式出现。调用通用功能块时，可以通过对这些“符号地址”或“符号数据”的不同赋值，在每次调用同一功能块时，得到不同的结果。     被调用的功能块中所使用的“符号”称为形式参数(Format Parameter)，而在调用块中对“符号”所赋予的实际地址或实际数值称为实际参数（Actual Parameter）。
西门子PLC的数据类型

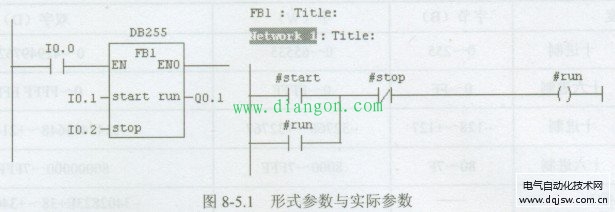

如图8-5.1所示，图中的start、stop、run为形式参数，而IO.1、I0.2、QO.1则为实际参数。
在每次调用功能块前，必须用实际参数对块中所使用的形式参数赋值。实际参数与形式参数的数据类型必须一致，例如，当功能块中的形式参数定义的数据类型为“字( Word)”时，则赋值的实际参数必须为字格式，如MWO、IWO、QWO等，而不能用MO.1、IO.1、QO.1或MBO、IBO、QBO等进行赋值。 (责任编辑：admin)
