plc系统可能是一个独立的完整的控制系统，但也可能只是更大的系统（如集散控制系统）中的一个成员，而且一般都是比较下级的成员，例如起一个智能测量机构或执行机构的作用。无论是系统本身，还是组成更大的系统，都可能使用各种通信手段。
    (1)系统内部的传感器和执行机构，都可能用通信的方式与PLC交换信息。随着它们智能化程度的提高，这种方式也日益增多。
    (2)系统内部的人机对话装置与PLC交换信息，也就是本文重点介绍的PLC-GOT系统。而且在必要时，可能同时配备多个GOT同时工作。这些都完全依靠直接或间接地通信来完成。
    (3) PLC系统与它的上位机之间的通信。应用实践表明：分布式控制系统可以综合计算机和PLC的长处，弥补它们各自功能上的不足，实现控制与管理一体化。这种分布式控制系统在工厂自动化(FA)、柔性制造系统(FMS)以及计算机集成制造系统(CIMS)中可以发挥重要的作用。
    (4)有的实时控制系统，由于其重要性而备有“冗余系统”。一旦系统发生故障，处于热备用状态的相同系统将会立即接管原来的控制任务，确保安全。这其中通信工作起了不可替代的作用。
    (5)在功能相近、距离不远但又相对独立的、数个同序列的PLC小系统之间，可能构建N:N的简易通信。可以设定其中之一为主机，其他为从机。每一台机器都有自己的编号，交换数量有限的数据。
    (6)两台并联运行，构成1:1的模式，可以共享被指定的部分信息，操作十分简单。
    (7)简单固定信息的无协议通信。例如系统与它的打印机、条码扫描机或个人计算机之间的通信。

PLC梯形图中时间电路

时间电路是指由定时器进行延时、定时和脉冲控制的一种电路形式，相当于电气控制电路中的时间继电器的功能。
1.一个定时器控制的时间电路

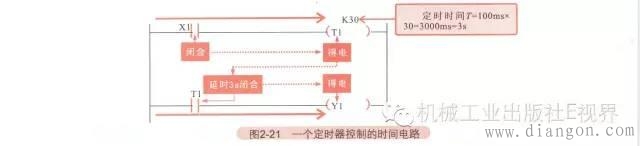

定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，控制器常开触点T1闭合。

当输入继电器常开触点X1闭合时，定时器线圈T1得电，经3s延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电。

2.由两个定时器组合控制的时间电路

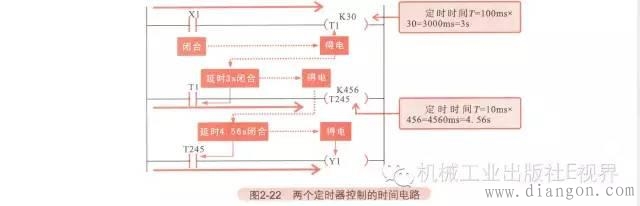

该电路可利用多个定时器实现更长时间的延时控制。图中定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，控制器常开触点T1闭合；定时器T245的定时时间T=10ms×456=4560ms=4.56s，即当定时器线圈T245得电后，延时4.56s后，控制器常开触点T245闭合。

当常开触点X1闭合时，定时器T1得电，经3s延时后，定时器常开触点T1闭合，定时器T245得电，经4.56s延时后，定时器常开触点T245闭合，输出继电器线圈Y1得电。
3.定时器串联控制的时间电路

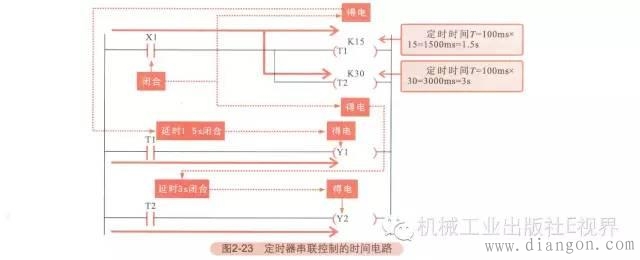

图中，定时器T1的定时时间T=100ms×15=1500ms=1.5s，即当定时器线圈T1得电后，延时1.5s后，控制器常开触点T1闭合；定时器T2的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T2得电后，延时3s，控制器常开触点T2闭合。
当输入继电器常开触点X1闭合时，定时器线圈T1和T2得电，经1.5s延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电，延时3s后，定时器常开触点T2闭合，输出继电器线圈Y2得电。
