plc的硬件故障较为直观地就能发现，维修的基本方法就是更换模块。根据故障指示灯和故障现象判断故障模块是检修的关键，盲目的更换会带来不必要的损失。

　　1、电源模块故障



　　一个工作正常的电源模块，其上面的工作指示灯如“AC”、“24VDC”、“5VDC”、“BATT”等应该是绿色长亮的，哪一个灯的颜色发生了变化或闪烁或熄灭就表示那一部分的电源有问题。“AC”灯表示PLC的交流总电源，“AC”灯不亮时多半无工作电源，整个PLC停止。这时就应该检查电源保险丝是否熔断，更换熔丝是应用同规格同型号的保险丝，无同型号的进口熔丝时要用电流相同的快速熔丝代替。如重复烧保险丝说明电路板短路或损坏，更换整个电源。“5VDC”、“24VDC”灯熄灭表示无相应的直流电源输出，当电源偏差超出正常值5%时指示灯闪烁，此时虽然PLC仍能工作，但应引起重视，必要时停机检修。



　　“BATT”变色灯是后备电源指示灯，绿色正常，黄色电量低，红色故障。黄灯亮时就应该更换后备电池，手册规定两到三年更换锂电池一次，当红灯亮时表示后备电源系统故障，也需要更换整个模块。



　　2、I/O模块故障



　　输入模块一般由光电耦合电路组成;输出模块根据型号不同有继电输出、晶体管输出、光电输出等。每一点输入输出都有相应的发光二极管指示。有输入信号但该点不亮或确定有输出但输出灯不亮时就应该怀疑I/O模块有故障。输入和输出模块有6到24个点，如果只是因为一个点的损坏就更换整个模块在经济上不合算。通常的做法是找备用点替代，然后在程序中更改相应的地址。但要注意，程序较大是查找具体地址有困难。特别强调的是，无论是更换输入模块还是更换输出模块，都要在PLC断电的情况下进行，S5带电插拔模块是绝对不允许的。



　　3、CPU模块故障



　　通用型S5PLC的CPU模块上往往包括有通信接口、EPROM插槽、运行开关等，故障的隐蔽性更大，因为更换CPU模块的费用很大，所以对它的故障分析、判断要尤为仔细。



　　PLC电源模块维修技术实例：一台PLC合上电源时无法将开关拨到RUN状态，错误指示灯先闪烁后常亮，断电复位后故障依旧，更换CPU模块后运行正常。在进行芯片级维修时更换了CPU但故障灯仍然不停闪烁，至到更换了通信借口板后功能才恢复正常。

卧式车床PLC控制原理梯形图

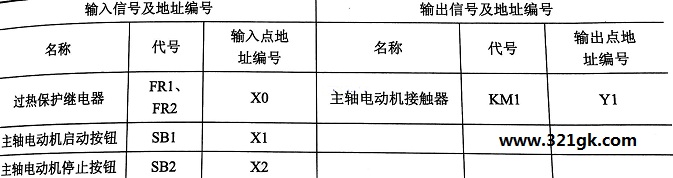

PLC控制I/O分配表如下：

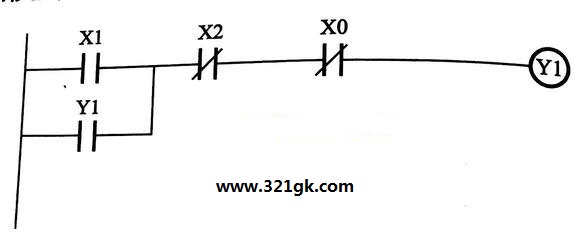

PLC梯形图如下：

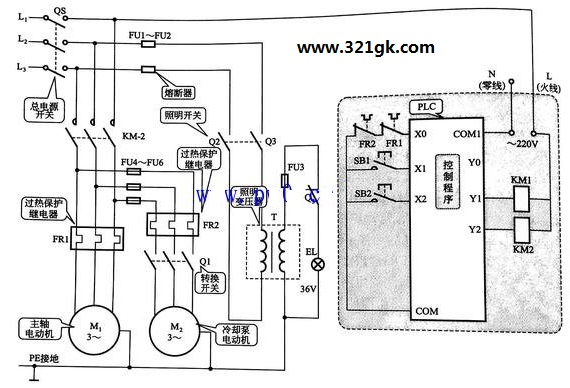

PLC控制电路如下：

启动过程为：
当按下启动按钮SB1时(步骤1)，其将PLC内的XI置1，即该触点接通(步骤2)，使 得Y1得电(步骤3)，控制PLC外接交流接触器线圈KM得电。Y1得电其常开触点Y1闭合自 锁(步骤4)，即使启动按钮断开，电动机仍然会保持运行，因此启动按钮常采用按钮式开关， 按一下即可启动，手松开后电动机仍保持运行，有效降低启动部件电气损耗和安全性、可靠性。 KM得电，主电路中的主触点闭合，接通电动机电源，电动机启动运转(步骤5)。
停止过程为：
当按下停止按钮SB2时(步骤6)，其将PLC内的×2置0，即该触点断开(步骤7)，使
得Y1失电(步骤8)，常开触点Y1断开，解除自锁(步骤9)，PLC外接交流接触器线圈KM
失电，同时其主电路中的常开主触点复位断开，切断电动机电源，电动机停止运转(步骤10)。
