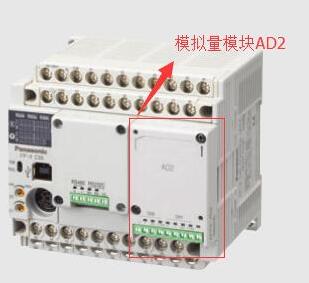

主机+AD2实物图
图中的AD2模块安装在PLC的第二个插槽上，那么两路模拟量对应的地址就又发生了变化，第一路模拟量对应的地址变为了WX20，第二路模拟量对应的地址变成了WX21。既然清楚了映射地址，那么我们就要进行接线了，一般我们使用电压型的接线，将模拟量电压的正端接在模块的“V”上，将模拟量的负端接到模块的“COM”上。那么我们如何编写程序呢？

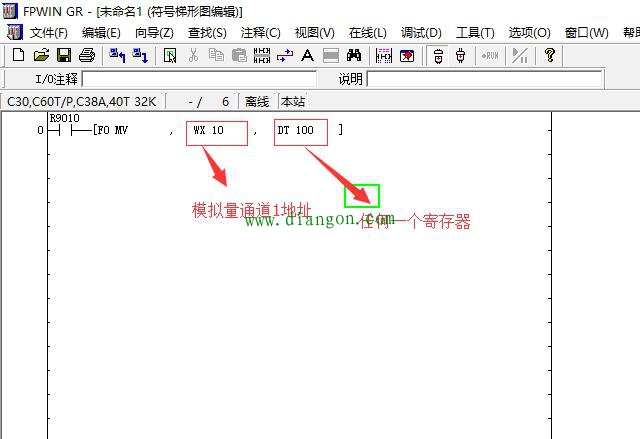

模拟量读取程序
按照上面的那个程序，一旦程序开始运行，我们就能将外部的电压值转化为一个0~4000的数值，并将此值传输到DT100的地址中，当然这段程序仅仅代表我们采集到了模拟量的信息，我们需要将其转化为我们的实际需要值，例如压力，扭力等等。假如说我们的模拟量电压为0~10v，对应的我们的压力值为0~100Kpa，那么我们怎样才能将他们对应起来，更加直观的在触摸屏上显示出当前的压力值呢？这就需要我们的数学知识啦，大家考虑下该怎么做呢？大家可以参考Y=KX+b的二元一次方程将他们的对应关系表示出来，并在PLC中进行计算就好了。
