随着变频器技术应用的不断推广，方便用户使用，变频器在使用中常出现的故障现象及处理方法例举如下。
    (1)故障P.OFF
    变频器上电显示P.OFF延时1~2s后显示0，表示变频器处于待机状态。在应用中若出现变频器上电后一直显示P.OFF而不跳0现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障，处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380V，如果输入电压低于320V或输入电源缺相，则应排除外部电源故障。
    如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障，对于G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
    (2)故障ER08
    变频器出现ER08故障代码表示变频器处于欠压故障状态。主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V，在实际应用中变频器满载运行时,当输入电压低于340V时可能会出现欠压保护，这时应提高电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现ER08故障，则可判断为变频器内部故障。当主回路中KS接触器跳开，使限流电阻在变频器运行时串联到主回路中，这时若变频器带负载运行便会出现ER08故障，这时可排除是否为接触器损坏或接触器控制电路异常;若变频器主回路正常，出现ER08报警的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当超过设定值时，CPU根据比较信号输出故障封锁信号，封锁IGBT，同时显示故障代码。
    (3)故障ER02/ER05
    故障代码ER02/ER05表示变频器在减速中出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器频率(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内停机时，则要加装外部制动电阻和制动单元，G2/P2系列变频器22kW以下的机型均内置制动单元,只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
    ER02/ER05故障一般只在变频器减速停机过程中才会出现，如果变频器在其它运行状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起的。
    (4)故障ER17
    代码ER17表示电流检测故障，通用变频器电流检测一般采用电流传感器，通过检测变频器两相输出电流来实现变频器运行电流的检测、显示及保护功能，输出电流经电流智能传感器输出线性电压信号，经放大比较电路输送给CPU处理器，CPU处理器根据不同信号判断变频器是否处于过电流状态，如果输出电流超过保护值，则故障封锁保护电路动作，封锁IGBT脉冲信号，实现保护功能。
    变频器出现ER17故障主要原因为电流传感器故障或电流检测放大比较电路异常，前者可通过更换传感器解决，后者大多为相关电流检测IC电路或IC芯片工作电源异常，可通过更换相关IC或维修相关电源解决。
    (5)故障ER15
    代码ER15表示逆变模块IPM、IGBT故障，主要原因为输出对地短路、变频器至电机的电缆线过长(超过50m)、逆变模块或其保护电路故障。现场处理时先拆去电机线,测量变频器逆变模块，观察输出是否存在短路，同时检查电机是否对地短路及电机线是否超过允许范围，如上述均正常，则可能为变频器内部IGBT模块驱动或保护电路异常。一般IGBT过流保护是通过检测IGBT导通时的管压降动作的。
    当IGBT正常导通时其饱和压降很低，当IGBT过流时管压降VCE会随着短路电流的增加而增大，增大到一定值时,检测二极管DB将反向导通，此时反向电流信号经IGBT驱动保护电路送给CPU处理器，CPU封锁IGBT输出,以达到保护作用。如果检测二极管DB损坏，则变频器会出现ER15故障，现场处理时可更换检测二极管以排除故障。
    (6)故障ER11
    ER11故障表示变频器过热，可能的原因主要有:风道阻塞、环境温度过高、散热风扇损坏不转及温度检测电路异常。现场处理时先判断变频器是否确实存在温度过高情况，如果温度过高可先按以上原因排除故障;若变频器温度正常情况下出现ER11报警，则故障原因为温度检测电路故障。康沃22kW以下机型采用的七单元逆变模块，内部集成有温度元件，如果模块内此部分电路故障也会出现ER11报警，另一方面当温度检测运算电路异常时也会出现同样故障现象。

变频器的应用类别

1．通用变频器。通常指没有特殊功能、要求也并不很高的变频器。由于分类的界线不很分明，因此极大多数变频器都可归到这一类中。

     2．风机、水泵用变频器其主要特点有：
     (1)过载能力较低。这是因为风机和水泵在运行过程中很少发生过载的原因。
     (2)具有闭环控制和PID调节功能。水泵在具体运行时常常需要进行闭环控制，如在供水系统中，要求进行恒压供水控制；在中央空调系统中，要求恒温控制、恒温差控制等，故此类变频器大多设置了PID调节功能。
    (3)具有“1控X”的切换功能。为了减少设备投资，常常采用由1台变频器控制若干台水泵的控制方式，为此，许多变频器专门设置了切换功能。

     3．高性能变频器。通常指具有矢量控制功能、且能进行四象限运行的变频器，主要用于对机械特性和动态响应要求较高的场合。

     4．具有电源再生功能的变频器。当变频器中直流母线上的泵升电压过高时，能将直流电逆变成三相交流电反馈给电源，主要用于电动机长时间处于再生状态的场合，如起重机械的吊钩电动机等。

     5．其他专用变频器。如电梯专用变频器、纺织专用变频器、张力控制专用变频器和中频变频器等。

   1．按变换环节分
    (1)交-交变频器把频率固定的交流电源直接变换成频率连续可调的交流电源。其主要优点是没有中间环节，故变换效率高，但其连续可调的频率范围窄，一般为额定频率的1/2以下（0~<fN/2），故它主要用于容量较大的低速电力拖动系统中。
     (2)交-直-交变频器。先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的三相交流电。由于把直流电逆变成交流电的环节较易控制，因此在频率的调节范围及改善变频后电动机的特性等方面，都具有明显的优势。目前迅速普及应用的主要是这一种。本文也只介绍这一种变频器。

     2．按电压的调制方式分
     (1) PAM（脉幅调制）。变频器输出电压的大小通过改变直流电压的大小来进行调制。在中小容量变频器中，这种方式几近绝迹。
     (2) PWM（脉宽调制）。变频器输出电压的大小通过改变输出脉冲的占空比来进行调制。目前普遍应用的是占空比按正弦规律安排的正弦波脉宽调制( SPWM)方式，这也是本书要介绍的方式。

     3．按直流环节的储能方式分

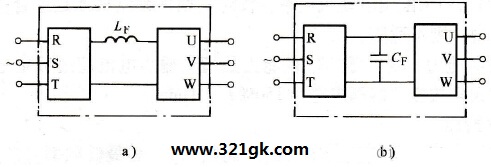

     (1)电流型直流环节的储能元件是电感线圈LF，如图a所示。
电流型与电压型的储能方式

图电流型与电压型的储能方式
a)电流型b）电压型 (2)电压型。直流环节的储能元件是电容器CF，如图b所示。本文将只介绍电压型变频器。 (责任编辑：admin)
