变频器控制柜中电源滤波器选用-高频噪声对影视和通信影响

变频器的电源滤波器一般依据EN133000、EN133200、GB/T15827、GB/T15288、IEC939-1、IEC939-2标准设计，涉及的电源滤波器由无源元件(L、R、C)组成，含有共模和差模衰减网络，电源滤波器的应用要求同信号传输应用要求正好相反，不是阻抗匹配而是阻抗失配，滤波器与终端阻抗失配越大，干扰信号越无法传输，滤波器的阻断作用越强。电源滤波器是一种无源低通滤波器，滤波频段在10kHz～30MHz之间，不仅能有效抑制沿电源线传播的传导干扰，同时也能大大降低电子设备产生的辐射干扰。
    (1)插入损耗
    插入损耗(IL)是滤波器没有接入线路前和接入线路后由电源传递给负载的电压之比，通常以分贝数来表示。电源滤波器的性能测量依据国际标准是在50Ω/50Ω的理想状态下进行，所以理想测量与实际应用存在一定的差别，因此，用户在运用电源滤波器时，要以实际应用测试为依据。www.diangon.com
    (2)额定电流
    额定电流是滤波器在额定频率、额定温度下能连续工作的最大电流，在不同的使用环境下（尤其是环境温度），操作电流应作适当调整。
    (3)泄漏电流
    电源滤波器的泄漏电流是指滤波器通电时，在额定电压下，相线和中线与外壳间流过的交流电流，它主要是由连接在相线一外壳、中线一外壳之间的电容器（称为Y电容）引起，并非绝缘不良造成，选用Y电容器时已对安全性作了充分考虑。
    (4)绝缘电阻
    绝缘电阻是指滤波器相线、中线对地之间的阻值，通常用绝缘电阻表测试。一般交流电源滤波器的绝缘电阻大于200MΩ，直流电源滤波器大于60MΩ。

变频器高频噪声对影视和通信的影响

由于变频器采用高频开关器件，会产生极高频的电磁噪声，对电视和通信产生不良影响。如果该噪声只是在电源线上传播，可采取如下措施加以抑制。

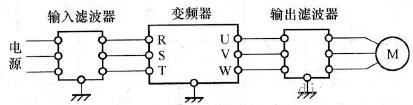

    ①在变频器的输出输入侧均串噪声滤波器，如图1所示。

    图1    噪声滤波器的连接
    ②变频器的动力线和通信线分开。
    ③将变频器置于铁柜内。
    ④将变频器的动力线套入金属管并接地。

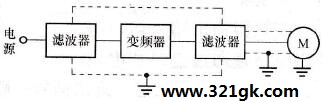

    本文着重介绍如何限制变频器自身产生噪声干扰。对无线电造成干扰的噪声产生机理如图2所示。一般可区分为：直接发射、直接传导和通过交流电源发射。图中①为直接发射，②为直接传导，③为经交流电源发射。改善的有效办法是接人噪声滤波器，如图3所示。

图2 噪声的传播途径

图3 接入噪声滤波器防止噪声干扰
