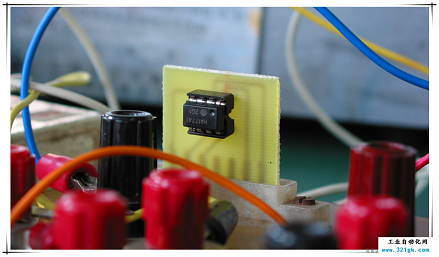

集成运算放大器的增益高(可达60~180dB),输入电阻大(几十千欧至百万兆欧),输出电阻低(几十欧),共模抑制比高(60~170dB),失调与飘移小,而且还具有输入电压为零时输出电压亦为零的特点,适用于正,负两种极性信号的输入和输出。
模拟集成电路一般是由一块厚约0.2~0.25mm的P型硅片制成,这种硅片是集成电路的基片。基片上可以做出包含有数十个或更多的BJT或FET、电阻和连接导线的电路。
运算放大器除具有+、-输入端和输出端外,还有+、-电源供电端、外接补偿电路端、调零端、相位补偿端、公共接地端及其他附加端等。它的闭环放大倍数取决于外接反馈电阻,这给使用带来很大方便。
1.差动输入级:使运放具有尽可能高的输入电阻及共模抑制比。
2.中间放大级:由多级直接耦合放大器组成,以获得足够高的电压增益。
3.输出级:可使运放具有一定幅度的输出电压、输出电流和尽可能小的输出电阻。在输出过载时有自动保护作用以免损坏集成块。输出级一般为互补对称推挽电路。
4.偏置电路为各级电路提供合适的静态工作点。为使工作点稳定,一般采用恒流源偏置电路。
