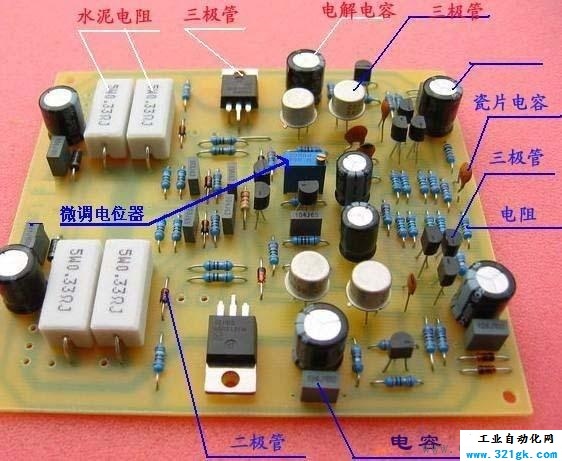

（1）影响静态工作点的原因

固定偏置放大电路简单、容易调整，但在温度变化、晶体管老化、电源电压波动等外部因素的影响下，将引起静态工作点的变动，严重时将使放大电路不能正常工作，其中影响最大的是温度的变化。

（2）温度变化对静态工作点的影响

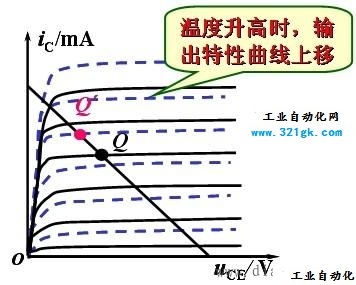

当温度升高时，IC 将增加，使 Q 点沿负载线上移，容易使晶体管进入饱和区造成饱和失真，甚至引起过热烧坏晶体管。

固定偏置电路的工作点 Q 点是不稳定的，为此需要改进偏置电路。当温度升高使 IC 增加时，能够自动减少 IB ，从而抑制 Q 点的变化，保持 Q 点基本稳定。

静态工作点的选择与稳定

（1）静态工作点的选择

a）为了防止晶体管损坏，静态工作点应设置在特性曲线的安全区内；

b）若要放大电路动态范围大，静态工作点应设置在交流负载线的中间；

c）若要放大电路输入电阻大，应减小静态工作点ICQ值，使Rbe增大；

d）若要提高电压放大倍数，应增大静态工作点ICQ值，使Rbe减小；

e）为了减小功耗，当信号较小时，应降低直流电源电压并减小静态工作点ICQ值。

（2）静态工作点的稳定

电路元器件的“老化”和环境温度的变化会影响静态工作点的稳定性，但温度变化引起晶体管的参数变化是放大电路静态工作点不稳定的主要因素。

稳定静态工作点的途径，除了选用温度系数小的元器件、使用前进行“老化”处理以及采用温度补偿电路以外，最常用的方法是利用负反馈电路技术。
