运算放大器选型-集成电路运算放大器原理、符号、电路模型

时间:2017-02-24 11:13来源:未知 作者:admin 点击:
运算放大器选型的注意事项-集成电路运算放大器原理、符号、电路模型
运算放大器是重要的模拟器件,在选择一个好的运算放大器的时候不禁需要了解设计的需求,还需要知道运算放大器的制造工艺以及一些具体的参数,本文将会介绍运算放大器选择的注意事项。
  假设有一种完美的放大器,适用于任何电路设计。这种完美的运算放大器具有无限大的开环增益和带宽,其偏置电压、输入偏置电流、输入噪声和电源电流都为零,它能够在任意电源电压下工作。既然它是真正完美的,那也应该是免费的。但这种完美的运算放大器实际上根本不存在,也不可能存在。于是销售商就提供了各种各样的运算放大器,每种都有各自不同的性能、特点和价格。了解放大器的最重要的参数,就能够找到最合适的运算放大器。
  偏置电压和输入偏置电流
  在精密电路设计中,偏置电压是一个关键因素。对于那些经常被忽视的参数,诸如随温度而变化的偏置电压漂移和电压噪声等,也必须测定。精确的放大器要求偏置电压的漂移小于200μV和输入电压噪声低于6nV/√Hz。随温度变化的偏置电压漂移要求小于1μV/℃ 。
  低偏置电压的指标在高增益电路设计中很重要,因为偏置电压经过放大可能引起大电压输出,并会占据输出摆幅的一大部分。温度感应和张力测量电路便是利用精密放大器的应用实例。
  低输入偏置电流有时是必需的。光接收机中的放大器就必须具有低偏置电压和低输入偏置电流。
  在所有放大器中,斩波放大器提供了最低的偏置电压和最低的随温度变化的偏置电压漂移。许多重量计量设备对增益的要求高,需要配置高质量的精密放大器,此时斩波放大器是一种很好的选择。
  注意电源的影响
  便携式系统中的放大器要求在很低的电源电压下工作,且电源电流应很小以尽量延长电池寿命。这些放大器一般还须有良好的输出驱动能力和高开环增益。
  尽管许多放大器的广告号称消耗很小的电流,但在选用时仍应小心。一定要认真阅读参数表以留心低电压下工作可能引起的性能问题。有些低功耗运算放大器,当输出电压改变时其电源电流具有较宽的变化范围。在低电源电压下,输出电流驱动能力也可能显着下降。可查阅参数表以确定在特定的电源电压下所能达到的输出电流驱动能力。
  另一种选择是使用具有“关闭”特性的放大器。虽然这种放大器具有较高的电源电流,但当不工作时能被关闭从而进入超低电流状态。较高的电源电流可使放大器具有较快的速度和很大的输出驱动能力。
  注意避免一些常见的错误
  运算放大器参数表包含许多信息,但有时可能很难通过比较两个参数表来确定哪种运放性能更优。输入共模电压范围指标即是一个例子。这个参数常被误用。
  为确保正常工作,要注意共模抑制比(CMRR)的测试条件。给出的测试条件表示共模输入电压范围。轨-轨输入放大器的共模输入电压范围是从负电源(V-)到正电源(V+)。
  与输入电压范围不同,运算放大器的输出电压摆幅并没有清晰的定义。大多数单电源放大器参数表都给出了针对高、低两种输出摆幅下的电压指标。它表示当放大器吸入和泵出电流时,放大器的输出摆幅接近正电源和地的能力。可惜的是,一般无法根据不同厂商的参数表对这些数值进行直接比较,因为不同的供应商会以不同的方式定义输出负载。 关键要看负载是电阻还是电流源。如果负载是电流源,那么可测量相似的负载电流,这样就能很容易地比较不同放大器间的输出电压摆幅。若负载是电阻,则要判断该电阻是与电源电压Vcc相连,还是与参考电压Vcc/2相连,或是接地。 负载连接到Vcc/2将使放大器的输出级可以泵出和吸入电流,但放大器的输出电流相当于负载接地或接到正电源情况下的一半。这种输出电流的差别可使得运算放大器的摆幅接近正负电源的值。这在某种程度上可能误导,因为在大多数单电源直流应用电路设计中,负载都直接接地,放大器输出的摆幅达不到正电源的值。
  电容驱动能力是一个在参数表中经常定义含糊的参数。所有的放大器对容性负载的灵敏度有不同程度的差别。一些低功耗放大器相对于仅仅几百个皮法的容性负载就可能变得不稳定。因此,这些放大器的参数表可能会隐藏这个事实。
  要确定放大器对于输出电容的灵敏度,可以通过相对于容性负载的过冲(overshoot)曲线图来决定。另一个较好的示意图是小信号响应图,可用来观测过冲的程度和特定容性负载的下降时间。某些参数表还提供了相对容性负载的增益-带宽示意图。
  减小过冲和阻尼振荡的一个方法就是在输出负载上并联一个串联R-C网络。可通过实验来确定这个网络(也称阻尼电路)的最佳值。也能在器件的应用说明中找到减小过冲和阻尼振荡的其它方法。

集成电路运算放大器原理、符号、电路模型

在模拟电路基础中运算放大器作为基础的元器件,熟知其基础知识对于电子工程师来说很重要。本文将介绍继承电路运算放大器的原理、符号、电路模型等基础知识。

集成电路运算放大器

集成电路运算放大器是一种高增益的多级直接耦合的电压放大器,采用集成工艺,将大量半导体三极管、电阻、电容等元器件及其连线制作在一块单晶硅的芯片上。

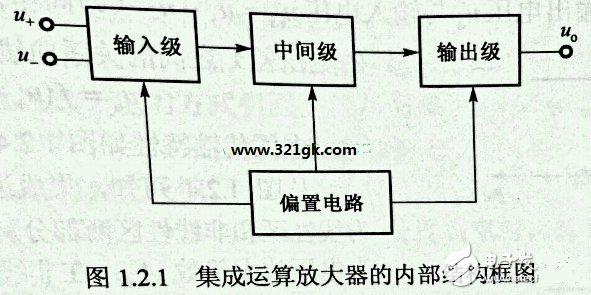

它最初用于信号的运算,故称为集成运算放大器,简称集成运放。基本结构通常由4部分组成,即输入级、中间级、输出级和偏置电路。

集成电路运算放大器

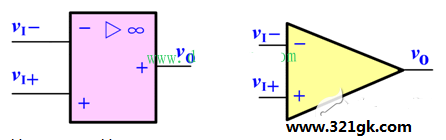

集成运放符号:

国家标准符号和常用符号

国家标准符号和常用符号

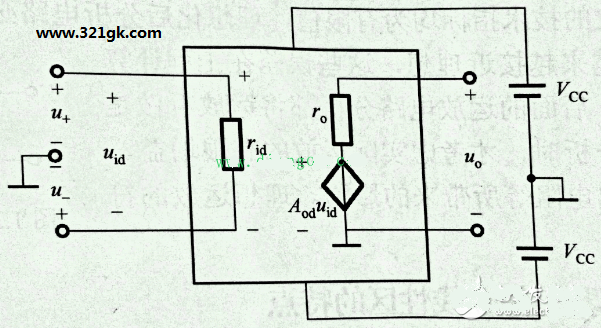

集成运放的电路模型:

集成运放的电路模型

输入电阻rid,输出电阻ro,受控电压源Aoduid,uid=u+−u−,Aod为开环电压放大倍数

uo与uid的关系,与最大不失真输出电压Uomax的关系类似,分为线性区和非线性区

集成运放的电路模型

理想集成运算放大器

理想运放,机集成运放的性能指标理想化

开环电压增益Aod=∞

输入电阻rid=∞

输出电阻ro=0

转换速率SR=∞

将放大电路的输出量通过一定方式淫回到输入端来影响输入量,称为反馈。

若反馈的结果使输出量变化减小,则称负反馈,反之正反馈

线性区特点

1.输入电压uid等于零

uo=Aoduid=Aod(u+−u−)

由于uo为有限值,而Aod=∞,因而输入电压uid=0(u+−u−)

输入端—称之为虚短。

2.输入电流等于零

由于理想运放输入电阻为无穷大,因此流入理想运放的两个输入端的电流为:

i−=i+=uidrid≈0

输入端—称之为虚断。

非线性区特点

1.输入电压只有高低电平

uo={ UOHUOLu+》u−u+《u−

2.输入电流等于零

具有”虚断”,但一般不具有”虚短”特点

集成运放必须引入深度负反馈,才能保证其工作在线性区,工作在线性区的应用电路主要包括运算电路、有源滤波电路等。
