图1　二极管限幅电路

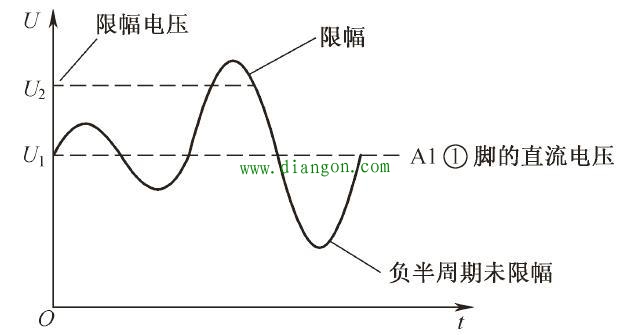

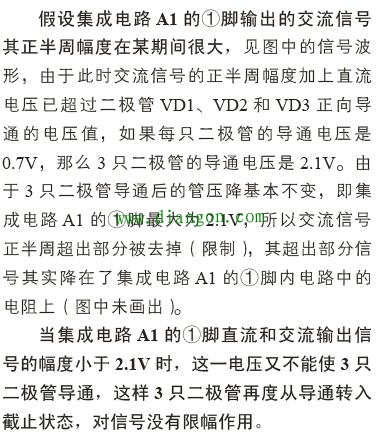

图2　集成电路A1 的①脚上信号波形图

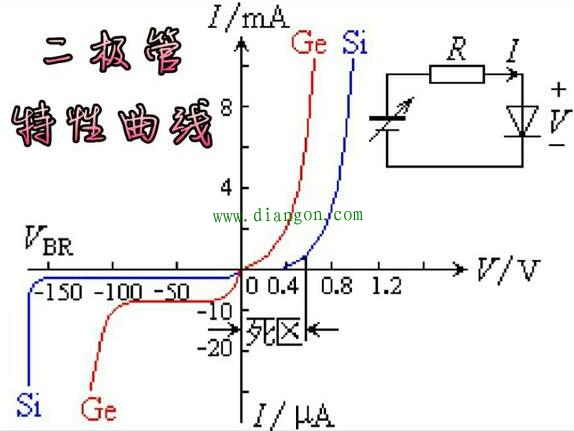

用数字万用表测量二极管正向电阻各档位显示的阻值不同，这并不是你万用表有问题。我们知道，二极管是一个非线性元件，其正向电阻也是非线性的。如图所示为二极管的特性曲线。从图中可以看出，只要加在二极管两端的正向电压大于其导通电压（对于硅二极管来说，此电压约为0.5-0.6V；对于锗二极管来说，此电压约为0.18-0.2V；随型号而异）之后，这个正向电压的微小变化，就会使二极管的正向电流发生显著变化。由上可知，二极管的正向电阻是随流过该二极管的正向电流的不同而不同的。流过这个管子的正向电流越大，那么这个管子的正向电阻就越小。

由于数字万用表的电阻挡一般都是采用恒流法来测量电阻的，不同的档位，这个测试电流亦不同。档位越小，测试电流就越大。所以你用万用表不同档位测试二极管的正向电阻，档位不同，显示的正向电阻亦不同。想知道二极管在不同的正向电压下的正向电阻是多少，一般可以根据已知正向电压及电流，计算出该二极管的正向电阻。
