肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。
　　肖特基二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。最显着的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。
　　与以PN结为基础的二极管相比，肖特基二极管具有正向压降低、反向恢复时间很短（10~40ns)的优点。缺点在于反向耐压较低，一般低于150V，而且反向漏电流较大，所以肖特基二极管多用于低电压大电流和开关二极管场合。

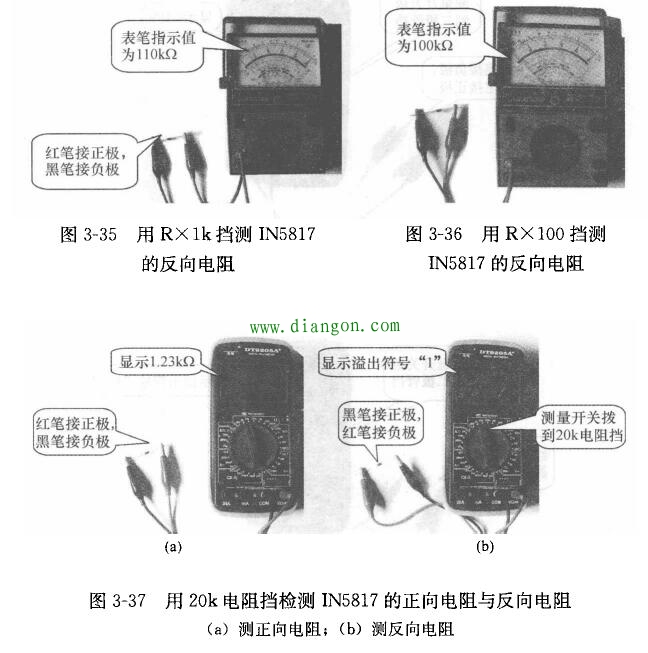

　　用指针式万用表检测IN5817型肖特基二极管的正、反向电阻，如图3-33、图3-34、图3-35、图3-36所示，图3-33中实测正向电阻为a75kΩ，图3-34中实测正向电阻为150Ω。图3-35中所测得的反向电阻为110kΩ，图3-36中所测得的反向电阻为100kΩ。

　　用海地牌9205A+型数字式万用表20k电阻挡检测IN5817型肖特基二极管时，其正向电阻为1.23kΩ,反向电阻显示溢出符号“1”，如图3-37所示。

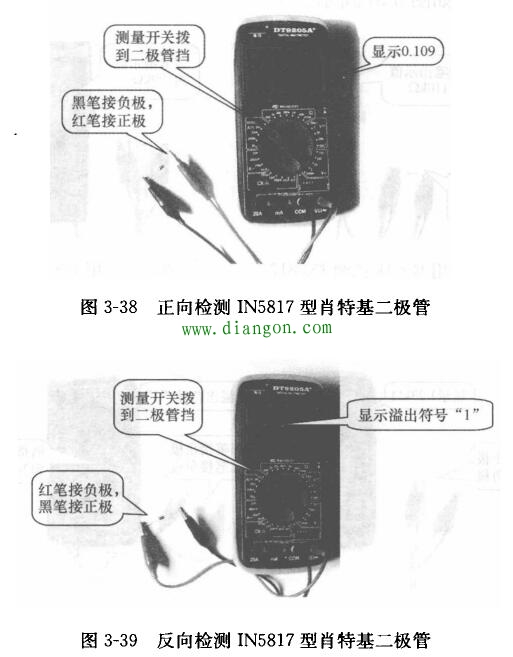

　　用海地牌9205A+型数字式万用表二极管挡检测IN5817型肖特基二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-38所示；调换表笔，肖特基二极管不导通，显示溢出符号“1”，如图3-39所示。

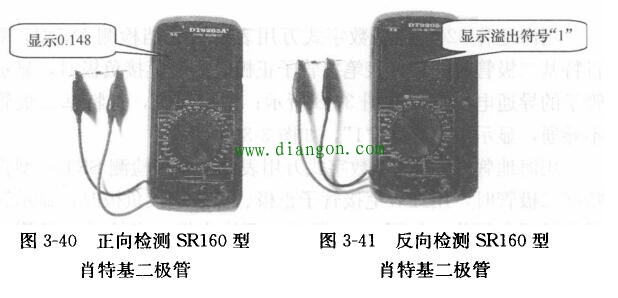

　　用海地牌9205A+型数字式万用表二极管挡检测SR160型肖特基二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-40所示；调换表笔，肖特基二极管不导通，显示溢出符号“1”，如图3-41所示。
