二极管知识点问答式分享光电二极管的检测方法图解

二极管，在电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。节能节电工业节能为你分析。
     什么是二极管的反向额定电压?二极管反向截止时，可以承受一定的反压，那么其最高可承受的反压就是额定电压。比如5A/100V的二极管，其额定反压就是100V。虽然，所有二极管厂家都会留一定的裕量，100V的二极管通常用到110V都不会有问题，但是不建议这么用，因为超过额定值，厂家就不会保证其可靠性，出了问题就是你的问题了。而且很多电源设计公司，为了保障可靠性，还会降额设计。
     什么是二极管的正向导通压降?二极管在正向导通，流过电流的时候会产生压降。这个压降和正向电流以及温度有关。通常硅二极管，电流越大，压降越大。温度越高，压降越小。但是碳化硅二极管却是温度越高，压降越大。
     二极管正向导通时候瞬态过程是怎样?对于二极管的瞬态过程，通常关心比较多的是反向恢复特性。但是其实二极管从反偏转为正向导通的过程也有值得注意的地方。在二极管刚导通的时候，正向压降会先上升到一个最大值，然后才会下降到稳态值。而这个最大值，随di/dt的增大而增大。也就是说二极管带导通瞬间会产生一个正向尖峰电压，而且电压要大于稳态电压。快恢复管的这个正向尖峰电压比较小，慢恢复管就会很严重。
     什么是碳化硅二极管?通常大家所用的基本都是以硅为原料的二极管，但是最近比较热门的碳化硅二极管是用碳化硅为原料的二极管。目前常见的多为高压的肖特基碳化硅二极管，其优点：反向恢复特性很好，媲美肖特基硅二极管。但是可以做高压的二极管。在PFC中已有较多应用。缺点：正向导通压降比较大。还有一点与硅二极管不同的是其导通压降随温度上升反而增大。早期的碳化硅二极管，还有可承受冲击电流小，可靠性不高等缺点。但是目前已有很大改善。
     二极管适合并联么?理论上来说硅二极管，由于导通压降随温度上升而下降，所以是不适合并联的，但是现在很多二极管会把两个单管封装在一起，这样温升相对均匀，给并联带来好处。但是碳化硅是的压降是随温度上升而上升，理论上是适合并联。

光电二极管的检测方法图解

一、判别正、负极
　　根据光电二极管的引脚排列，靠近管键或标有色点的一脚为正极（即P极），另一脚则是负极（即N极）。对长方形的管子，往往做出标记角，指示受光面的方向。一般情况下管脚长的为正极。
　　如果管子的标志已模糊，可用万用表进行测试判别。将万用表置于Rxlk挡，用一黑纸片遮住光电二极管的透明窗口，将万用表红、黑表笔分别任意接管子的两个引脚，此时如果万用表指针向右偏转较大（10~20kΩ),则黑表笔所接的引脚为正极。如果测量时万用表指针不动，则黑表笔所接的引脚为负极。
　　二、质量好坏的检测
　　光电二极管的管芯主要用硅材料制作。测量光电二极管好坏可以用以下三种方法。
　　(1)电阻测量法。用万用表Rx100挡或Rxlk挡，像测量普通二极管一样，正向电阻应为10kΩ左右，无光照射时（可用手捏住二极管管壳），反向电阻应为∞，然后让光电二极管见光，光线越强反向电阻应越小。光线特强时反向电阻可降到1kΩ以下。这样的管子就是好的。若正、反向电阻都是〇〇或零，则说明管子是坏的。
　　(2)电压测量法。把万用表（指针式）接在直流2.5V以下的挡位。红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，其电压与光照强度成正比，一般可达0.20~0. 45V。
　　(3)电流测量法。把指针式万用表拨在直流50uA或500uA挡，红表笔接光电二极管的正极，黑表笔接负极，在阳光或白炽灯照射下，其短路电流可由几微安增大到数百微安。

　　下面以亿光PD204-6B型红外线光电二极管为例，介绍用数字式万用表测量其正反向电阻的阻值。亿光PD204-6B型红外线光电二极管，波长AP为940nm，其外形如图3-23所示。

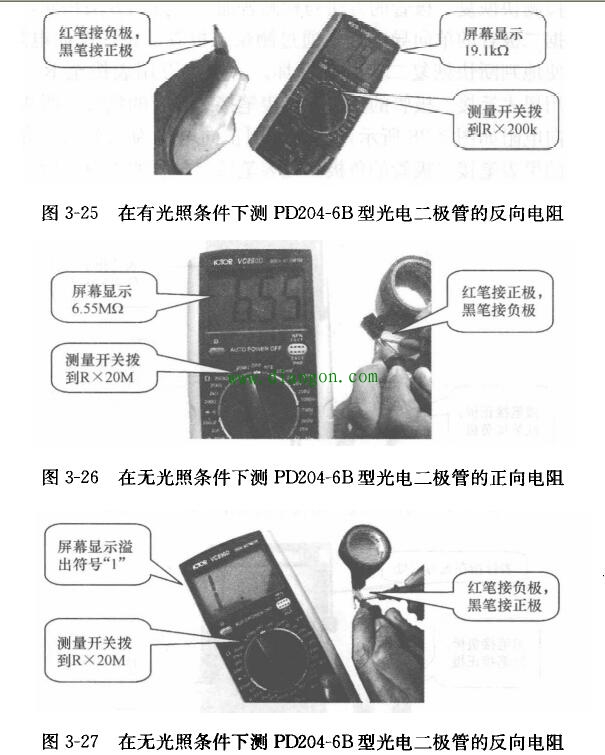

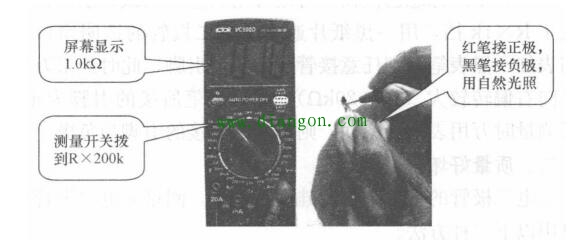

　　用VC890D型数字式万用表在有光照条件下测到正、反向电阻如图3-24、图3-25所示。
　　用VC890D型数字式万用表在无光照条件下测到的正、反向电阻如图3-26、图3-27所示。
　　由图3-24~图3-27可见，光电二极管是工作在反向电压下。
