选择编辑方法

根据创建程序时所使用的编程语言，在增量输入模式和/或自由编辑(文本)模式下都可输入程序。

用于梯形图(LAD)、功能块图(FBD)、语句表(STL)、或S7-GRAPH编程语言的增量编辑器

将在用于LAD、FBD、STL和S7-GRAPH的增量输入模式编辑器中，创建存储在用户程序中的块。如果希望立即检查刚才已输入的内容，应选择使用增量输入模式。该编辑模式尤其适用于初学者。在增量输入模式中，当每行或每个元素均输入完毕之后，将立即对其进行语法检查。在完成输入之前，将指出所有错误，且必须对其进行纠正。语法正确的输入项将自动进行编译，并存储在用户程序中。

在编辑语句之前，必须对所使用的符号进行定义。如果某些符号不可用，则不能完全编译块;但是可以保存该不一致的中间版本。

用于STL、S7 SCL、或S7 HiGraph等编程语言的源代码(文本)编辑器

在源代码编辑器中，将创建用于后续编译的源代码文件，以生成块。

建议使用源代码编辑器，因为这是一个非常有效的对程序进行编辑和监视的方法。

将在文本文件中编辑程序或块的源代码，然后进行编译。

文本文件(源文件)将存储在S7程序的源文件夹中，例如，存为STL 源文件或SCL 源文件。源文件可包含一个或多个块的代码。STL和SCL文本编辑器可以生成OB、FB、FC、DB、以及UDT(用户自定义数据类型)的源代码，这样，可使用它们来创建完整的用户程序。一个这样的文本文件可能包含完整的CPU程序(即所有的块)。

编译源文件时将生成相应的块，并写入用户程序中。在对其进行编译之前，必须定义所有使用的符号。且不报告数据错误，直到相应的编译器编译完源文件为止。

编译必须符合编程语言的规定语法。只有根据用户指令或在源文件被编译成块时，才执行语法检查。

使用SIMATIC管理器创建块

打开您希望在其中插入S7块的项目的"Blocks"文件夹。

选择菜单命令：

插入 > S7块 > 功能块(FB)，如果您希望编写功能块

插入 > S7 块 > 功能(FC)，如果您希望编写功能

插入 > S7 块 > 组织块(OB)，如果您希望编写组织块

插入 > S7块 > 数据块(DB)，如果您希望创建数据块

插入 > S7块 > 用户自定义数据类型(UDT)，如果您希望创建用户自定义的数据类型

插入 > S7 块 > 变量表，如果您希望创建变量表(VAT)，为了进行测试，而对用户程序中的变量进行监视和修改。

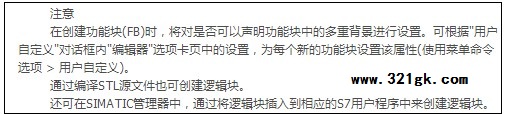

使用程序编辑器创建块

通过双击一个现有的块即可启动相应的编辑器。也可使用该编辑器创建更多的块。

在编辑器窗口中，选择菜单命令文件 > 新建。

在接下来出现的对话框中，选择块将要链接的S7用户程序。

输入希望创建的逻辑块的名称。

单击"确定"，进行确认。

于是创建了块，并打开一个窗口用于编辑。窗口上半部分用于对变量声明表进行编辑，下半部分则包含您在其中编写新块的代码段。

创建数据块(DB)

正如其它块一样，在SIMATIC管理器或增量编辑器中都可以创建数据块。

在增量编辑器中，选择菜单命令文件 > 新建或单击工具栏上的相应按钮。 (责任编辑：admin)
