西门子STEP7编程软件该怎样创建块和库(2)

在对话框中，选择您希望将正在创建的块链接到其上的S7用户程序。

在对话框中指定您希望创建的数据块。由于DB0已为系统保留，所以您不能使用该编号。

在"新建数据块"对话框中，选择您希望创建哪一种类型的数据块：

- 数据块(共享数据块)

- 引用了用户自定义数据类型的数据块(共享数据块)

- 指向功能块的数据块(背景数据块)

对于第三个选项，您还必须选择背景数据块所属于的功能块。

当您在SIMATIC管理器中首次打开现有的块时，还将显示"新建数据块"对话框。

块文件夹

可按下面的形式创建S7 CPU的程序：

块

源文件

可使用S7程序下的文件夹"Blocks"来存储块。

该块文件夹包含有完成自动化任务而需要下载给S7 CPU的块。这些可装载的块包括逻辑块(OB、FB、FC)和数据块(DB)。在块文件夹中将自动创建一个空的组织块OB1，因为在执行S7 CPU中的程序时将始终需要这个块。

块文件夹还包含有下列对象：

创建的用户自定义数据类型(UDT)。这些类型将使编程更容易，且不需要将其下载给CPU。

为在调试程序时对变量进行监视和修改而创建的变量表(VAT)。不需要将变量表下载给CPU。

包含有系统信息(系统组态、系统参数等)的对象"系统数据"(系统数据块)。在组态硬件时将创建并提供这些系统数据块。

在用户程序中需要调用的系统功能(SFC)与系统功能块(SFB)。您自己不能编辑SFC与SFB。

除了系统数据块(只能通过可编程控制器的组态对其进行创建和编辑)，用户程序中的块都要使用各自的编辑器进行编辑。通过双击相应块即可启动对应的编辑器。

块属性

如果使用块属性，可以更容易地识别您创建的块，还可以保护这些块免受未授权的更改。

当块打开时，可以编辑块属性。除可以编辑的属性外，属性对话框还显示仅供察看的数据：不能编辑该信息。

块属性和系统属性也将显示在SIMATIC管理器中块的对象属性中。此处，只能编辑属性NAME、FAMILY、AUTHOR和VERSION。

当通过SIMATIC管理器插入块之后，可以编辑对象属性。如果使用某一不在SIMATIC管理器中的编辑器来创建块，则这些条目(程序语言)均将自动保存在对象属性中。

块属性表

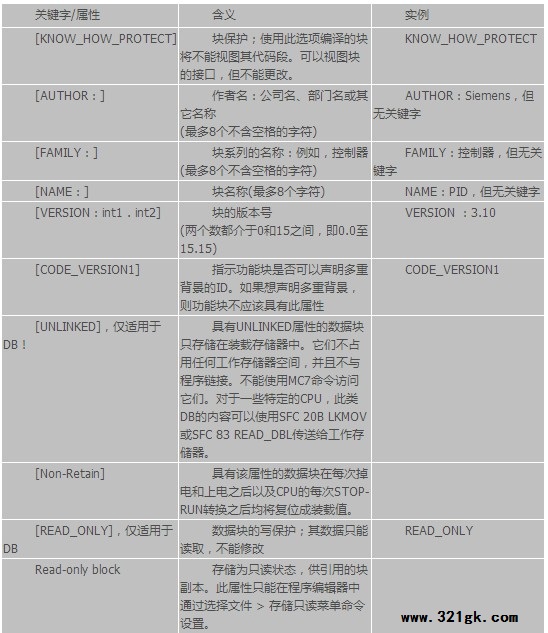

在输入块属性时，应遵循下表中说明的输入顺序：

块保护KNOW_HOW_PROTECT具有下列作用：

如果想在稍后阶段在STL、FBD或梯形图增量编辑器中视图已编译的块，将无法显示块的代码段。

块的变量声明表将只显示声明类型为var_in、var_out和var_in_out的变量。声明类型为var_stat和var_temp的变量保持隐藏。

分配：块属性给块类型

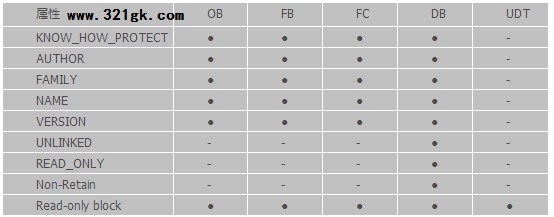

下表说明了哪种块类型可以声明哪种块属性：

KNOW_HOW_PROTECT属性可以在对块进行编程时，在源文件中进行设置。它将显示在"块属性"对话框中，但不能进行修改。

用户自定义数据类型(UDT)

用户自定义数据类型是您自己创建的特定数据结构，一旦对其进行了定义，即可在整个S7程序中使用。

用户自定义数据类型既可像基本数据类型或复杂数据类型一样用于逻辑块(FC、FB、OB)的变量声明中，也可以用作数据块(DB)中的变量数据类型。其优点就是，您只需对特定数据结构定义一次，就能可以按照您的希望任意多次使用，并给它分配任意数目的变量。

用户自定义数据类型可当作一个模板，用于创建具有同一数据结构的数据块，这意味着您创建结构一次，以后就只需通过分配用户自定义数据类型来创建所需要的数据块(实例：配方：数据块的结构始终是相同的，仅使用的数量不同。)

正如其它块一样，在SIMATIC管理器或增量编辑器中都可以创建用户自定义数据类型。

用户自定义数据类型的结构

在打开一个用户自定义数据类型时，将显示一个新的工作窗口，该窗口将以表格的形式显示该用户自定义数据类型的声明视图。

第一行和最后一行已经包含有用于用户自定义数据类型起始和结束的声明STRUCT和END_STRUCT。您不能编辑这两行。

从声明表的第二行开始，您即可通过在各列中输入您的条目来编辑用户自定义数据类型。

对用户自定义数据类型进行结构化，可根据：

基本数据类型

复杂数据类型

已存在的用户自定义数据类型

S7用户程序中的用户自定义数据类型将不下载给S7 CPU。即可直接使用增量输入编辑器先创建它们，然后进行编辑，也可在编译源文件时创建它们。
