位逻辑指令是以数字1和0进行工作的。这两个数字构成了二进制数字系统的基础。1和0称为二进制数字或位。在以“触点”和“线圈”表示的系统中，1表示“激活”或“能量激励”，0表示“没有激活”或“能量没有激励”。

位逻辑指令用来解释信号状态1和0，以及按照“波尔代数”的运算法则，组合运用这些指令得到的逻辑运算结果，结果的值也只能是1或者0，逻辑运算结果的符号缩写是RLO。

位逻辑有以下一些指令：

-| |-：常开触点（地址）；

-|/|-:常闭触点（地址）；

-( SAVE)：保存逻辑运算结果(RLO)到BR状态位中；

XOR：位“异或”指令；

-( )：输出线圈；

-(#)-：中间线输出；

-|NOT|-:取反。

下面的一些位指令将对RLO为“1”时，作出反应：

-(S)：置位线圈；

-(R)：复位线圈；

SR：置位/复位触发器。

RS：复位/置位触发器。

对“上升沿”和“F降沿”转移作出反应的其他位指令有：

-(N)-：RLO下降沿检测；

-(P)-：RLO上升沿检测；

NEG：地址下降沿检测；

POS：地址上升沿检测；

Immediate Read：直接读；

Immediate Write：直接写。

PLC功能流程图的组成

plc功能图的基本构成元素是步、有向线段、转移和动作说明。

(1)步和初始步。

步是控制系统中的一个相对不变的性质，它对应于一个稳定的状态。在功能流程图中步通常表示某个执行元件的状态变化。步用矩形框表示，框中的数字是该步的编号，编号可以是该步对应的工步序号，也可以是与该步相对应的编程元件（如PLC内部的位存储器、顺序控制继电器等）。步的图形符号如图1(a)所示。当系统处于某一步所在的阶段时，该步处于活动状态，通常称为“活动步”。

初始步对应于控制系统的初始状态，是系统运行的起点。初始步通常是系统处于等待启动命令的相对静止的状态。一个控制系统至少有一个初始步，初始步用双线框表示，如图1(b)所示。

(2)有向线段和转移。

转移是为了说明从一个步到另一个步的切换条件。两个步之间用一个有向线段表示可以切换，同时指明了转移的方向（向下的箭头可以省略）。

在两个步之间的有向线段上用一段短横线表示转移。在短横线旁，可以用文字、图形符号或逻辑表达式注明转移条件的具体内容。当邻两步之间的转移条件满足时，两步之间自动的切换得以实现。

有向线段和转移及转移条件如图2所示。

图1 步和初始步

图2 转移

(3)动作说明。

一个步表示控制过程中的稳定状态，它可以对应一个或多个动作。可以在步右边加一个矩形框，在框中用简明的文字说明该步对应的动作，如图7.8所示。

动作可以分为存储型和非存储型两类，非存储型动作是指当动作所对应的步为活动步时，动作被执行；步为非活动步时，动作停止。存储型动作则是指动作所对应的步为活动步时，动作被执行；步为非活动步时，动作继续执行。

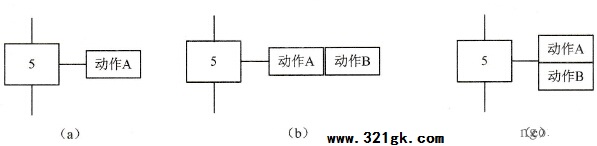

图3(a)表示一个步对应一个动作；当一个步对应多个动作时，可以利用图3b)或3(c)中的任意一种表示，图中仅表示步所对应的动作，不隐含动作执行的顺序。

图3 步对应的动作
