时间中断存在的问题和解决的方法-S7-300 CPU内存已满

时间:2016-06-24 11:34来源:未知 作者:admin 点击: 次
时间中断存在的问题和解决的方法-西门子S7-300 CPU内存已满（存储瓶颈）问题如何解决
S7-1200新增了时间中断，又称为日时钟中断（Time of day）。
2015年的系统手册和Easy Plus V3.2都没有时间中断的介绍。从在线帮助可知有关的指令和300/400的差不多。
主要的区别是其参数设置指令SET_TINTL新增了一个参数ACTIVATE，它为1时该指令激活时间中断。为0时和300/400一样，需要调用指令ACT_TINT来激活时间中断。开始的时候我将ACTIVATE设置为1，QRY_TINT指令读取的状态字正确，其第2位为1，表示中断已被激活。但是死活不能调用OB10。折腾了一个晚上，早上醒来突然想到试一下300/400的方案，还是用ACT_TINT来激活时间中断，一试就成功了！

希望SET_TINTL指令激活中断的功能能正常使用，使程序得到简化。

西门子S7-300 CPU内存已满（存储瓶颈）问题如何解决

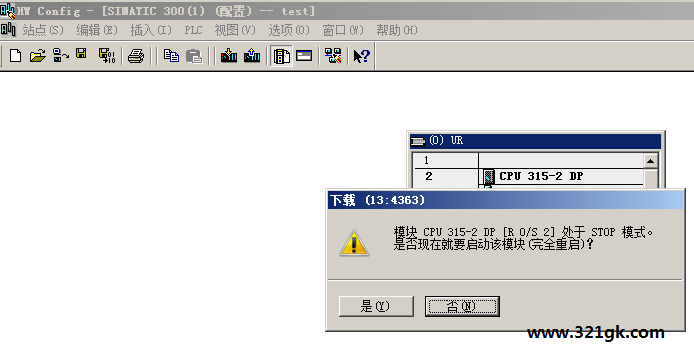

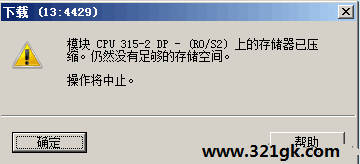

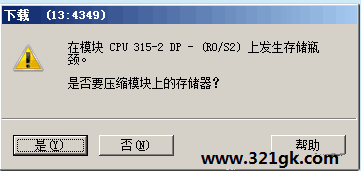

下载程序一直提示容量过大，如下图所示：

S7-300内存满

S7-300内存满

这说明CPU中程序过大，需要进行清除

操作步骤如下：

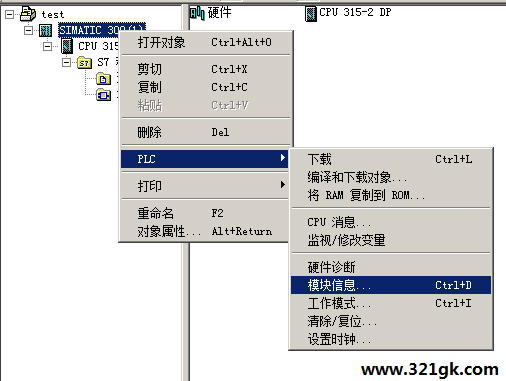

首先选中plc，打开“模块信息”

S7-300内存满

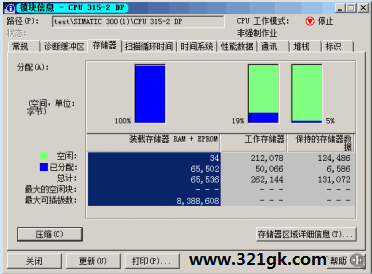

然后我们在“存储器”选项下 可以看到空间容量已经100%了  需要清除

S7-300内存满

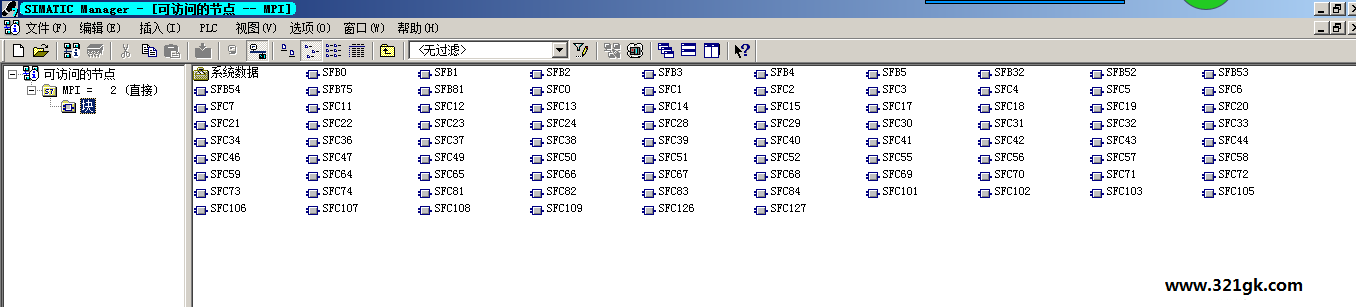

在可访问的节点界面下 删除程序（SFB SFC为硬件自带  无法删除）

S7-300内存满

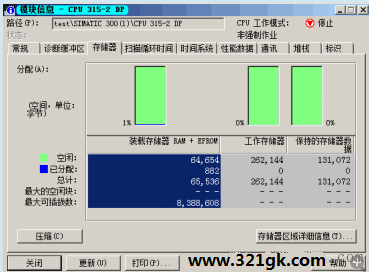

再查看存储信息 容量单位1%

S7-300内存满

再次下载  没有再出现该问题

S7-300内存满
