plc作为一种专为在工业环境下应用而设计的计算机，必须具有以下功能：    (1)逻辑控制功能。逻辑控制功能就是位处理功能，它用PLC的与、或、非指令代替继电器触点串联、并联和其他逻辑连接，实现逻辑控制、开关控制和顺序控制。
    (2)信号采集功能。PLC可以采集模拟信号、数字信号、脉冲信号。
    (3)输出控制功能。可以输出数字信号、模拟信号、脉冲信号，以控制外部电磁阀、指示灯等设备。
    (4)数据处理功能。数据处理功能是指PLC能进行数据传送、数据比较、数据转换、数据移位、算术运算等操作，有的还可以进行浮点运算。
    (5)定时计数功能。可以进行定时或延时控制，时间可以精确到毫秒。用户可以自行设定，也可以在运行过程中根据需要更改，使用方便。脉冲可以实现加、减计数。
    (6)远程I/O功能。远程I]O功能是指通过远程I/O单元将分散在远距离的各种输入、输出设备与主控制器相连接，来接收、处理信号，实现远程控制。
    (7)人机界面功能(hmi)。实现人机交互，监视设备运行状态、报警及状态显示和进行过程控制，实现参数设置和在线组态。
    (8)故障自诊断功能。可以对系统配置、硬件状态、指令合法性、网络通信等进行自诊断，发现异常情况，则报警且提示错误类型。如果是严重错误则自动停止运行。通过该功能，大大提高了系统的安全性。
    (9)通信联网功能。由于现在的PLC大多数都具有较强的通信、联网功能，PLC系统与计算机可以直接或通过通信处理单元相连，构成网络，实现信息共享和交换，并且可以构成“集中管理、分散控制”分布式控制网络系统，以便实现较大规模的复杂控制。
    (10)实时通信和冗余互备功能。实时通信实现总线网或以太网下PLC系统对信息处理的实时要求，而冗余互备功能则体现了一般工业现场安全性和稳定性的最基本要求。

读出S7-1500 CPU运行时间的四种方法

读出S7-1500 CPU的运行时间有多种方式，下面分别介绍这几种方式。

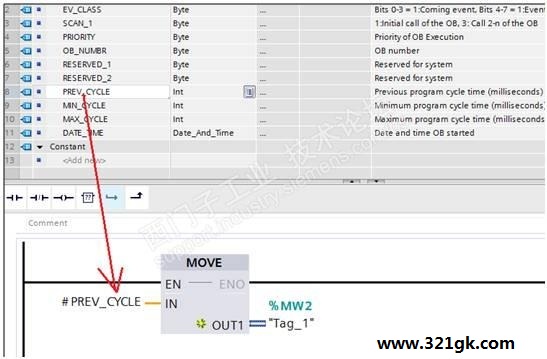

1.通过OB1的启动参数读出运行时间在非优化的OB1启动信息中带有OB1的运行时间，如图1所示。

图1.读出非优化的OB1中运行时间
将启动信息参数传递到全局变量中就可以读出CPU的上次扫描、最小、最大扫描时间，编程非常方便。
2.调用RD_SINFO函数读出运行时间

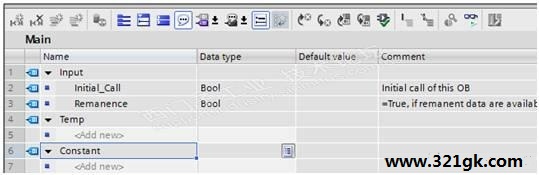

如果使用优化的OB1，启动信息简化而没有这些运行信息，如图2所示，则必须调用函数读出。

图2优化OB1的启动信息

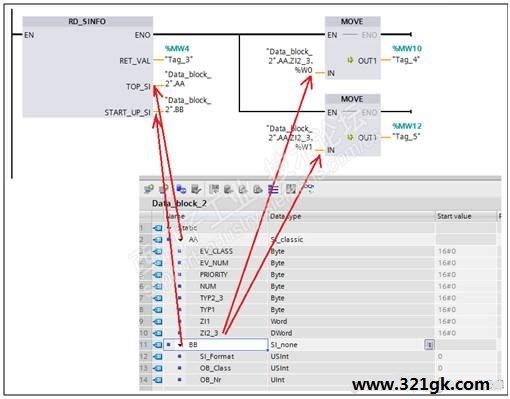

例如在OB1中调用RD_SINFO函数读出运行时间，程序如图3所示。参数TOP_SI为当前OB1的启动信息，数据类型为SI_classic，需要手动键入，ZI1为上次扫描时间，ZI2_3包含最小、最大扫描时间，低字为最小扫描时间，高字为最大扫描时间，示例中分别传送到MW10和MW12中。START_UP_SI为暖启动OB的启动信息，示例中没有进行引用。

图3调用RD_SINFO函数
3.调用RT_INFO函数读出运行时间

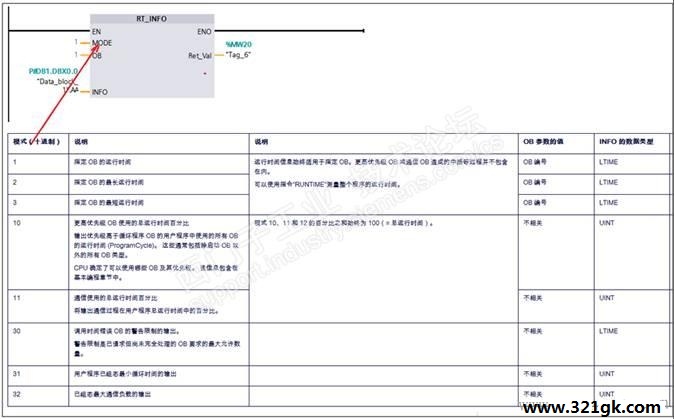

通过函数RT_INFO也可以读出CPU的运行时间，示例程序如图4所示。

图4调用RT_INFO函数
通过模式1、2、3可以读出CPU的上次扫描、最小、最大扫描时间，在这三种模式下，参数INFO的数据类型为LTIME，可以直接读出。也可以通过其他模式读出运行时间的百分比。
4.调用RUNTIME指令读出运行时间

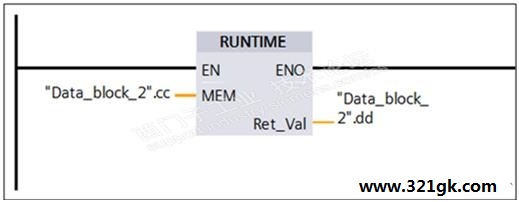

通过指令RUNTIME可以从参数RET_Val直接读出CPU的运行时间，单位为秒，MEM为中间保存程序运行的存储器，两个参数类型都是LREAL，除此之外还可以读出一段程序的运行时间。如图5所示。

图5 RUNTIME指令
