WinCC 画面直接实现工程量线性变换

在工程现场,经常可以遇到现场实际的过程值与客户想看到的观测值不一致的情况，如阀门开度，从模块读取的实际值为0到1000 ，但客户需要看到的观测值却为0到100，在遇到此类状况时，即可以通过线性变换来处理。
一、软件环境
.Windows 7 SP1
S7-315-2DP
Step7 V 5.5 SP4
WinCC V 7.2
二、操作步骤
（1）创建项目，建立过程变量

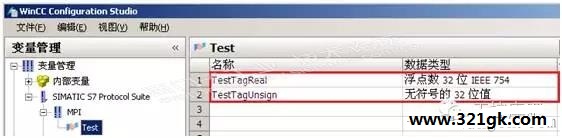

创建 WinCC 项目并建立与控制器的通讯连接“Test”，在该通道下创建变量，地址分别为MD100和MD110，如图01：

图 01.
（2）配置线性变换

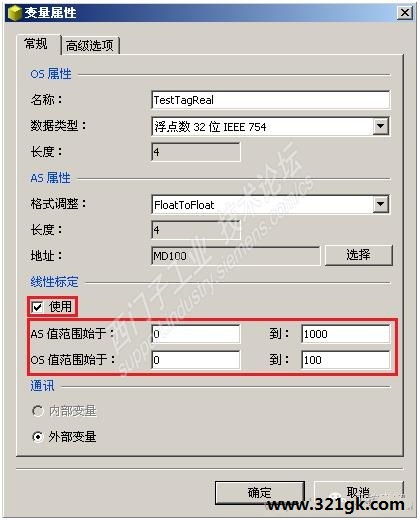

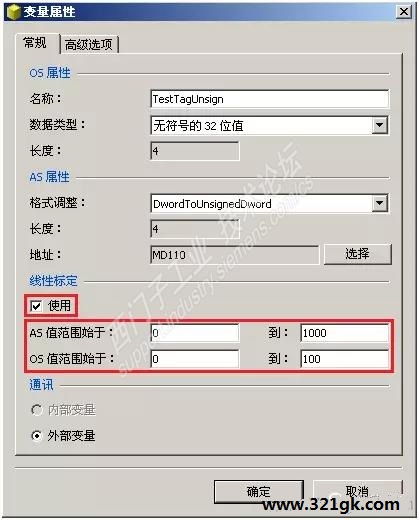

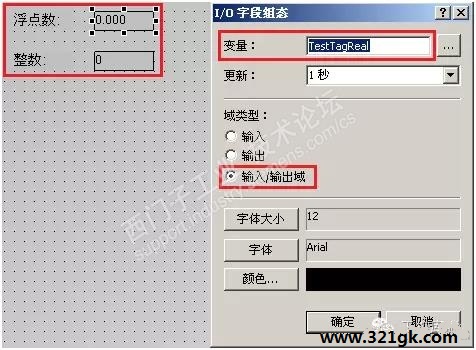

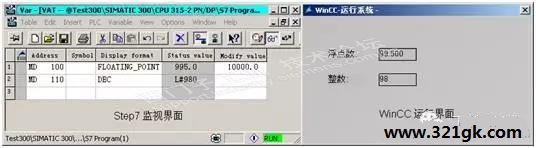

分别在这两个变量的属性中勾选线性标定选项，在AS值范围始于属性中分别填写0和1000；在OS值范围始于属性中分别填写0和100。其作用为将控制器中的实际值范围缩小10倍后显示在 WinCC 的相应变量中，如图02和03：
