西门子plc MPI网络组态-西门子PLC梯形图的结构特点

MPI，I是多点接口(Multi Point Interface)的简称，是西门子公司开发的用于plc之间通讯的保密的协议。MPI通讯是当通信速率要求不高、通信数据量不大时，可以采用的一种简单经济的通讯方式。MPI通信一般常见是使用PLC S7-200/300/400、操作面板TP/OP及上位机MPI/PROFIBUS通信卡，如CP5512/CP5611/CP5613等进行数据交换。MPI网络的通信速率为19.2Kbps~12Mbps，最多可以连接32个节点，最大通讯距离为50m，但是可通过中断器来扩展长度。
MPI是多点接口(Multi Point Interface)的缩写，MPI的物理层是RS-485，最大传输速率为12Mbit/s，默认的传输速率为187. 5kbit/s。两个相邻节点间的最大传送距离为50m，加中继器后为1000m，使用光纤和星形连接时最长为23. 8km。
    S7-300 CPU集成的第1个通信接口是MPI接口，S7-400 CPU集成的第1个通信接口可以设置为MPI接口或DP接口。PLC通过MPI能同时连接运行STEP 7的编程器/计算机(PG/ PC)、人机界面(hmi)及其他SIMATIC S7、M7和C7。该通信接口还有全局数据（简称为GD）通信、S7基本通信和S7通信服务功能。
    计算机应插一块MPI卡，或使用PC/MPI、USB/MPI适配器连接计算机和S7 CPU。位于网络终端的站，应将其连接器上的终端电阻开关合上，以接人终端电阻。
    下面用一个例子来介绍对MPI网络组态的方法。在STEP 7中生成一个名为MPI_ GD的项目。首先在SIM ATIC管理器中生成3个站，对它们的硬件组态，它们的CPU分别为CPU 413-1、CPU 313C和CPU 312C。点击SIMATIC管理器的工具条上的

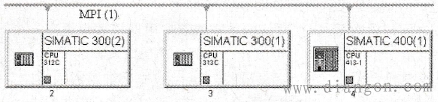

按钮，打开网络组态工具NetPro，出现了一条自动生成的标有MPI(1)的网络，和没有与网络相连的3个站的图标，图1是已经连接好的MPI网络。

图1 已连接好的MPI网络

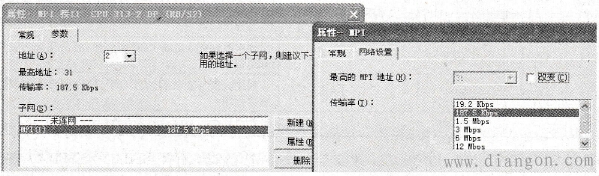

双击某个站的CPU方框中的小红方块，打开MPI接口属性对话框（见图2），用鼠标选中“参数”选项卡的“子网”列表框中的“MPI (1)”，该行的背景变为深蓝色，点击“确定”按钮，CPU被连接到MPI(1)子网上。选中“不连网”后点击“确定”按钮，将断开CPU与MPI(1)子网的连接。点击“确定”按钮返回NetPro，可以看到该CPU是否连接到MPI网络。

    图2   MPI接口属性组态
    也可以将图1的CPU方框中的小红方块“拖放”到MPI网络上，该站便被连接到网络上了，这是一种相当方便的实现连接的方法。也可以用“拖放”的方法断开连接。
    应为每个MPI节点设置MPI地址(0～126)，编程设备、人机界面和CPU的默认地址分别为0、1、2。可以在“参数”选项卡（见图2）设置MPI站地址，一般可以使用系统指定的地址，各站的MPI地址应互不重叠。
    点击图2中的“新建”按钮，可以生成一条新的子网。点击“删除”按钮，可以删除选中的“子网”列表框中的子网。
    点击“属性”按钮，在打开的对话框中，可以设置选中的子网的属性，例如在“常规”选项卡中修改子网的名称和编号，在“网络设置”选项卡中设置子网的传输速率。点击多选框“改变”，出现“√”后，可以设置最高站地址，一般采用系统默认的设置。

西门子PLC梯形图的结构特点

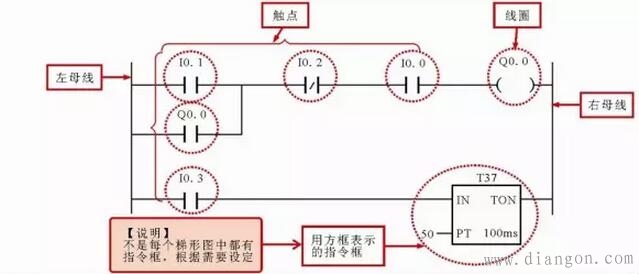

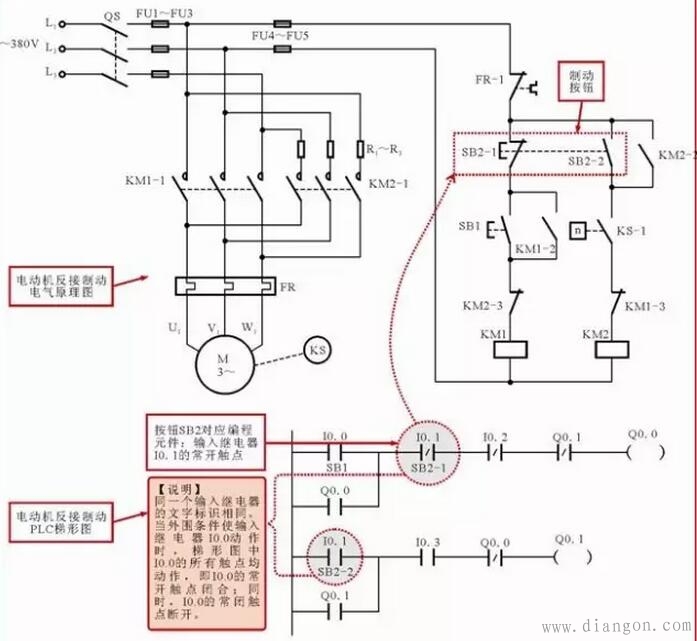

西门子plc梯形图主要由母线、触点、线圈或用方框表示的指令框等构成的，如图1所示。

图1 西门子plc梯形图
（1）母线
在西门子PLC梯形图中，左右两侧的母线分别称为左母线和右母线，是每条程序的起始点和终止点，也就是说梯形图中的每一条程序都是始于左母线，终于右母线的。

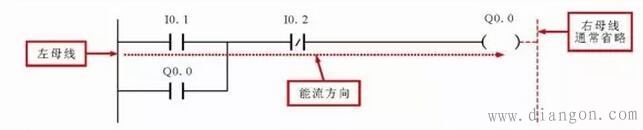

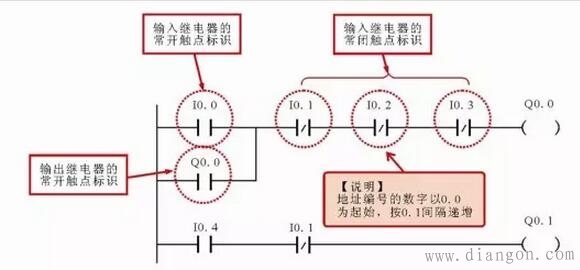

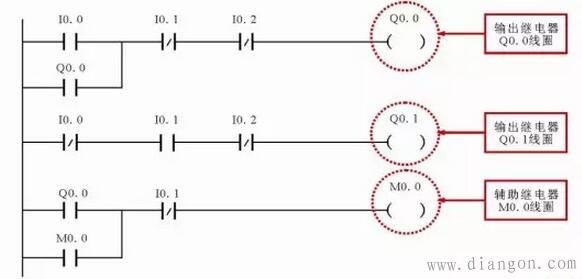

一般情况下，西门子PLC梯形图编程时，习惯性的只画出左母线，省略右侧母线，但其所表达梯形图程序中的能流仍是由左母线经程序中触点I0.1、I0.2、线圈Q0.0等至右母线中的过程，如图2所示。
