如何在WinCC OA中实现消息对话框-TIA Portal软件的库文件

需求：在软件中我们经常会弹出个小窗口，用于提示出错、警告、操作、结果等等。例如，用户输入某设定值后点击按钮，弹出消息对话框，点击其中的“OK”按钮后，才能确认用户输入。

实现方法：打开Gedi，在WinCC OA的安装路径下（例如：3.13/panels/vision/messages），可以找到WinCC OA已经设计好的各种形式的消息对话框所对应的panel，使用脚本函数“ChildPanelOn...Return”可以打开这些对话框。

详细内容可以在帮助文档中查找关键字“messageinfo”，可以找到关于“Standard dialogs”相关的内容，其中介绍了各个消息对话框的参数和返回值等详细信息。

如何在TIA Portal软件中加载带有al..的库文件

在官网上下载了几个库文件，然后解压发现打开不了，不知道怎么使用，于是自己琢磨了一下，在网上查了一下资料，现在借花献佛，希望新手们更好的使用库文件，也少走一些弯路吧。
。。。。。

在西门子工业在线支持上，文件以 "zip" 格式提供下载。当解压缩zip文件时，一个带子目录和文件的主目录被创建。如果主目录包含一个格式为 "al.." (如 "al12") 的文件，那么它是一个库文件。

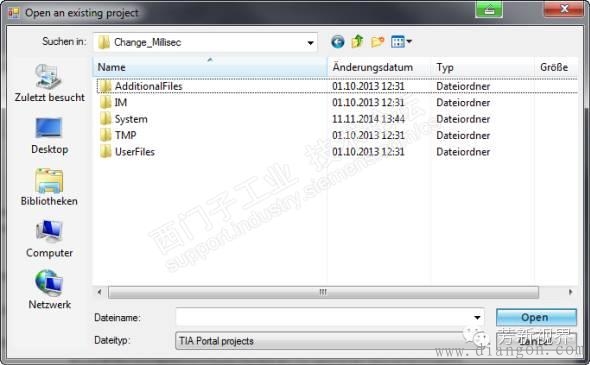

图.1
然而，在TIA Portal 中，不能用菜单 "文件 > 打开" 来打开扩展名为".al.."的库文件，因为仅能用该菜单打开项目。任何".al.."文件都不会在菜单中显示。

图.2
说明
打开库文件的步骤

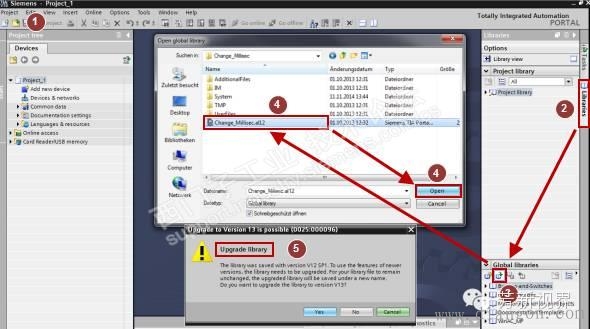

图.3
1.      打开 TIA Portal.
2.      打开 "库" 任务卡.
3.      单击 "打开全局库" (有绿箭头的图标).
4.      选择库文件所在的路径(本例中"Change_Millisec.al12" ) ，并打开库.
5.      如果TIA Portal 的版本高于库的版本，会有"升级库"的消息弹出。遵照出现的指示。本例中，库名称具有扩展名 "_V13".

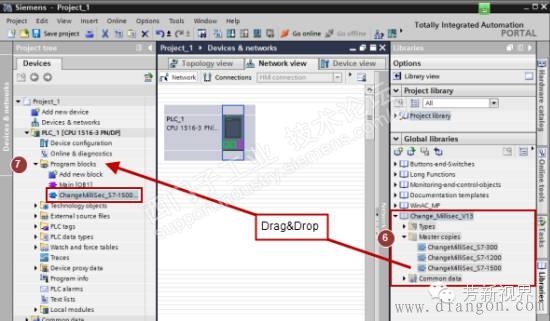

6.      库出现在 "全局库" 任务卡中。在库中，打开 "主模板" 目录.
    使用拖放的方式复制需要的程序块到"项目树"的"程序块"文件夹中.
    必要条件
    TIA Portal 的版本必须至少等于库的版本。
    例:
    不能用TIA Portal V12打开al13文件。
    可以用TIA Portal V12或V13打开al12文件。
    创建环境
    本截屏用 STEP 7 (TIA Portal) Professional V13创建。
