西门子MM440变频器参数设置-1200PLC仿真连接HMI和WinCC步骤

1.P0003为用户访问等级参数，当你无法找到你要看的参数时，不妨将其设为3试试；
2.P0004为参数过滤参数，将其设为0即可访问全部参数；
3.电机参数只有在P0010设为1时，才能更改；
4.r0039为变频器已消耗得电能参数（kWh）,通过它你可知道曳引机消耗了多少度电；
5.P0492为允许的速度偏差参数，当变频器报F0090故障时，不妨将其增大试试；
6.P0494为速度反馈信号丢失时采取应对措施的延迟时间，当变频器报F0090故障时，不妨将其同时增大试试；如若将P0492,P0494增大，变频器仍报F0090故障时，那么干脆一不做，二不休将其均设为0试试。（这可是机密，一般人俺不告诉他。）
7.P0700为选择命令源参数，你可千万不要对其轻举妄动，否则将会给你带来很大的麻烦；
8.西门子变频器编码器模板上的A、B相与旋转编码器上的A、B相正好是相反的，所以在你接线时顺手给它换一下，省的随后麻烦；
9.当你用手微微转动旋转编码器时，编码器模板上的指示灯应该有变化，若是常亮或不亮，则说明必有其一有问题；
10.r0722为输入口监控参数，通过它你可监视到变频器的输入信号;
11.r0747为输出口监控参数，通过它你可监视到变频器的输出信号;
12.P0748为输出口逻辑更改参数，通过它，输出口是常开还是常闭随你便；
13.P0927为设定参数更改接口，当无法更改参数时，可将其设为15；
14.r0947为故障记录参数，通过它你可查到最近发生的8次故障代码；
15.P0952为故障总数参数，显示的是P0947中的故障数；
16.P1800为载波频率设置参数，在曳引机电磁噪音满足要求的情况尽量减小此值；
17.P2103为故障自复位参数，当变频器发生故障时，可以马上复位，以避免困人。但是由于变频器马上复位，便使得无法看到故障代码，为此你可将此参数先改为0，待故障排除以后再改回原值（2853.0），记住可不要忘了，否则将人困在轿厢里，你可要吃不了兜着走。
18.若想将变频器恢复到出厂默认值，你可按如下操作：P0010=30P0970=1非到万不得已，请不要进行此项操作，否则你将找后悔药吃。
19.进行电机自整定时，P3900请一定要设为3，否则很多参数将恢复到出厂默认值，你将欲哭无泪。
20.进行电机自整定时，若报F0090故障，你可将P1300设为20（无编码器矢量控制），并将旋线先拆除，待整定完成后再恢复；若还是报F0090，也可将P1300设为0再做；
21.若是新换的变频器或编码器模板，请检查一下模板上面的拨码开关一定要将1，3，5至于ON的位置，否则变频器会报F0090故障；
22.在你安装或更换编码器模板时，稍微将模板向上提一点再按，当听到咔吧一声时，表示模板已安装就位，否则请检查模板是否已安装好；
23.F0453未变频器新增加的故障代码，为电机堵转故障，需要检查一下抱闸和接线；
24.参数中的下标，如P2816.0=722.3,是在P2816下的1n000设定的，同理P2816.1=722.4应再P2816下的1n001中设定；
25.变频器在运行过程中，在显示任何一个参数时，按下Fn键并保持2秒钟以上，则变频器将显示下列值：（1）直流母线电压（用d表示-单位：V）（2）输出电流（A）（3）输出频率（Hz）（4）输出电压（用o表示—单位：V）连续按下Fn键，将轮流显示上述参数。
26.当变频器发生故障或报警时，按Fn键可将操作面板上显示的故障或报警信息复位。

西门子1200PLC仿真连接HMI和WinCC步骤

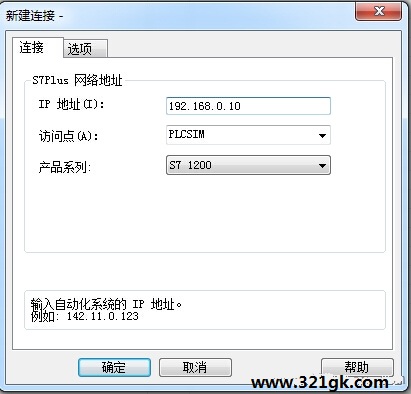

最近在搞1200与hmi的仿真，包括触摸屏、TIAWinCC及经典WinCC7.2,仿真都没问题，虽然简单，但还是将一些步骤写下来跟大家一起探讨。
一、软件准备
首先说明的是1. 必须要TIAV13SP1才能对1200仿真，CPU固件要4.0以上（含4.0），同时要安装plcSIMV13SP1软件。
2.TIAWinCC专业版和经典WinCC7.2是不能共存的（装虚拟机的除外），刚开始电脑上装的WinCC7.2再装TIAWinCCProfessional死活装不上，打电话给400后得到确认（估计内核相同没法共存）。

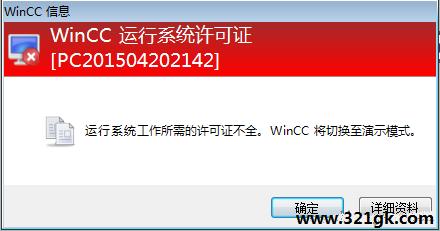

3.TIAWinCC的PC版也要硬件狗授权。
因为电脑上已有WinCC7.2，我只能电脑重装系统，再装TIA软件，包括Step7 professionalv13sp1、winccprofessionalv13sp1、plcsimv13sp1三款软件（因为简单模拟所以startdrive没装）。有关TIAWinCC软件版本相关问题可参阅WinCC Panel论坛“来自西门子技术支持热线的故事：关于TIA PORTAL(博途)V11中的WinCC软件版本和许可证说明”一贴，西门子的工程师讲的很清楚。

二、项目建立与仿真（与HMI及博途WinCC）
（1）新建一个项目，添加1215CPU(4.1固件版本)，弄一个简单的模拟量程序，数据放到DB1块PD里，注意DB1选用优化的块访问。然后点击工具栏“开始访真”按钮，会自动启动PLCSIM，选择网络接口后直接下载到仿真器里。

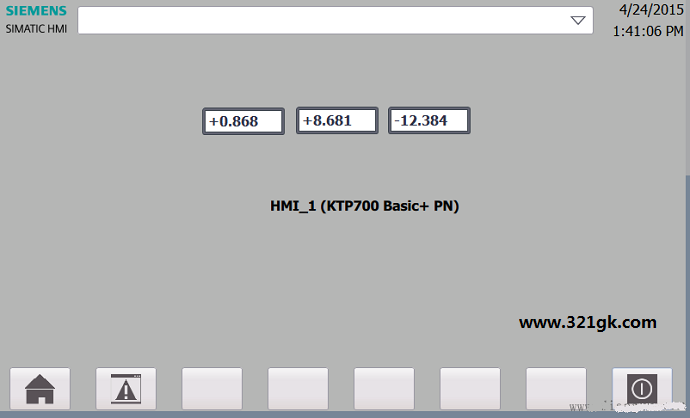

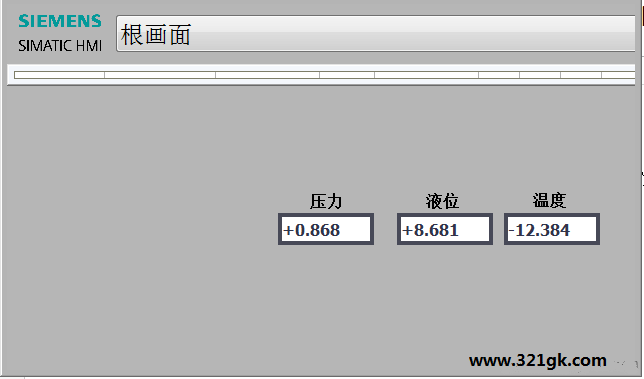

（2）继续添加HMI触摸屏，比如选择7寸精简屏（KTP700 Basic PN）,添加后会有自动设置向导，你选择上面的PLC即可，在“设备和网络”中将其与PLC连在一起。直接在根画面下建3个IO域，分别为压力、差压、温度，变量连接选择PLC变量，直接找到DB1，选择对应符号名连接即可。右键该HIM设备，选择“开始仿真”，会自动打开WinCC RT，可以看到模拟的数据画面，至此触摸屏的仿真到此结束。

（3）下面是PC单机TIAWinCC

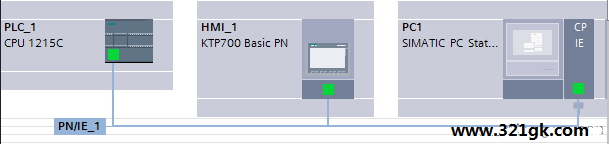

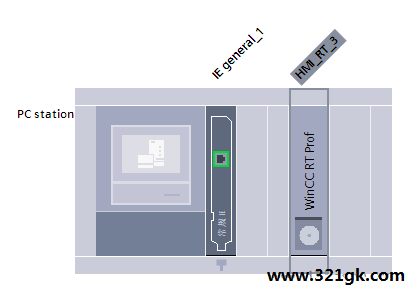

首先右侧硬件目录选择“PC系统”---“常规PC”—“PC_Station”进行添加，建立一个PC站，然后在该PC硬件视图右侧第一个插槽添加“通信模块”（也从右侧硬件目录里添加），因为是模拟所以选择的通讯卡是“常规IE”，添加完后进行网络配置，使该PC也连接到上面的1200网络里。
