西门子KTP1000 Basic colorDP型触摸屏的选型与应用

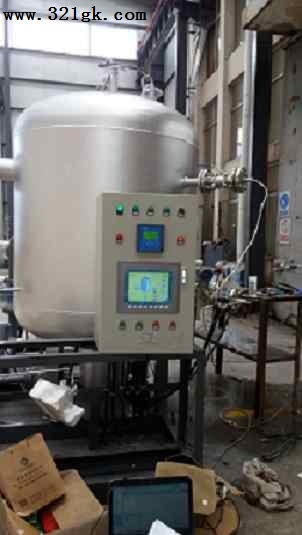

一、控制要求：本项目主要控制设备为凝结水泵、两位阀、调节阀等，要求在触摸屏上能够显示设备运行状态，参数异常报警，能在触摸屏上修改各设备控制值、调节阀的PID参数等，所有设备都要求在触摸屏上能够手动操作及自动运行。
二、触摸屏选型：
1、根据控制要求及所控制设备的数量，大体画出自控流程图，根据流程图的复杂程度，触摸屏与上位机的通讯方式，并兼顾画面的色彩美观等，选择西门子KTP1000 Basic  colorDP作为本次项目的hmi操作面板。2、KTP1000 Basic  colorDP主要参数（选型依据）  显示：TFT，256色
  尺寸：10.4英寸
  分辨率：640*480
  防护等级：IP65（前面）IP20（背面）
  前面板尺寸：335*275
  操作温度：0－50oC (垂直安装)
  操作方式：触摸屏，8 个按钮
  接口：串口/PROFIBUS DP
  画面数：50
  变量：256
以上参数完全可以满足本项目要求，其它没有列出的参数也可以满足要求，并且此触摸屏价格适中，所以确定为此款。
三、主要画面：

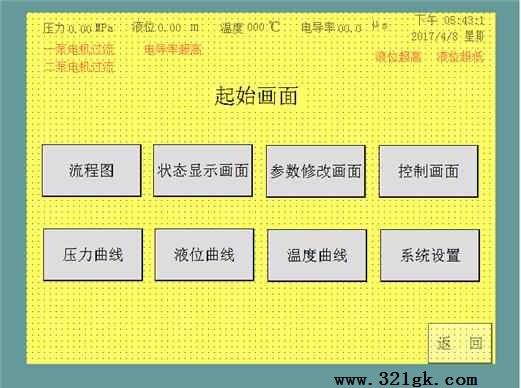

1、起始画面

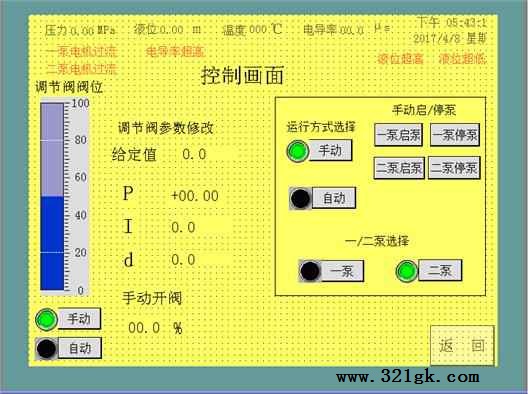

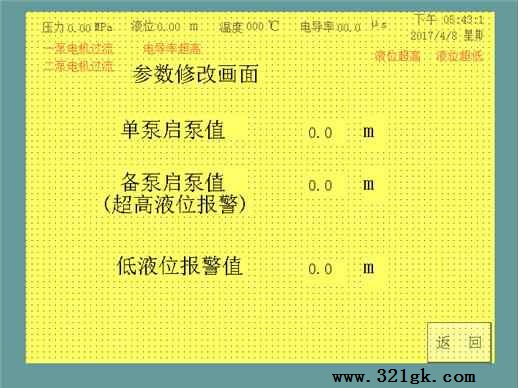

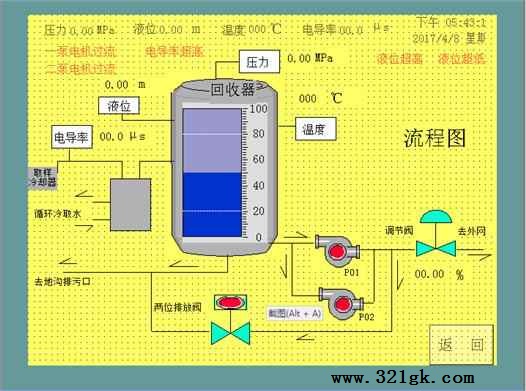

在起始画面上共有9个操作软键，分别是“流程图”、“状态显示画面”、参数修改画面“、控制画面”、“压力曲线”、“液位曲线”、“温度曲线”、“系统设置”、“返回”。同时在每个画面上都有系统液位、温度、压力、电导率的时实显示，参数正常时异常报警自动隐藏，参数越限时弹出并闪烁报警。
在此画面上轻按相应的软键，就可以进入相应的操作画面，
