模拟量编程除了要做软件方面的计算外，往往需要对其中进行一些硬件方面的设置。
如电流信号和电压信号选择，分辨率选择，通道选择等等。

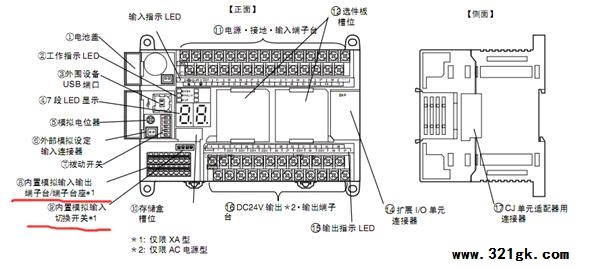

如下图。
根据接线要求，把内置模拟量接线接好。

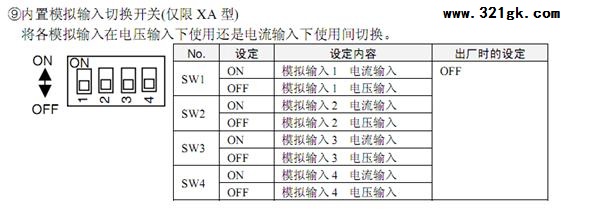

然后需要设置模拟量信号是电流输入还是电压输入。
上图的4个拨码开关。
具体的设置见下图。

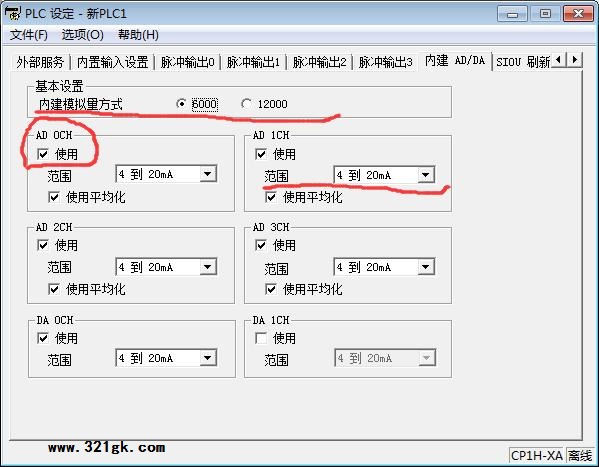

这些硬件方面的完成后，需要在软件编程界面中找到相应的设置，在软件方面具体设置
如通道选择与否，分辨率是6000还是12000，范围是4-20mA还是0-5V等等参数。
只有以上的相关设置正确之后，才能进行相关的模拟量计算，转换工程量等等。
否则都是徒劳的，程序语句编写的再好，也没有用。
