一．客户要求：CX－P和CX－Simulator软件安装在PC上，需要通过VB程序的串口控件访问CX－P在Simulator中的数据。

二．由于Cx－P在Simulator中运行时，会仿真CLK网络或者ETN网络连接，此时向该网络号和节点号发送FINS命令，会返回响应的数据

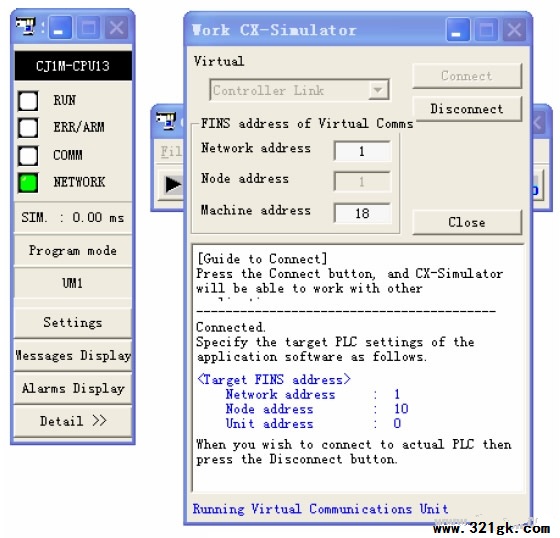

具体网络号和节点号如下图：

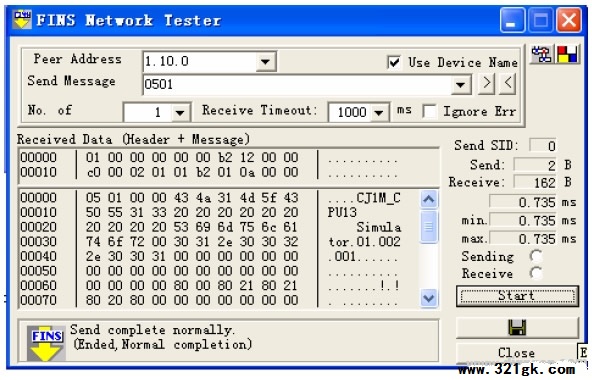

此时通过Finsgateway向1.10.0发送0501将会返回CJ1M的CPU信息如下：

此时任何组态软件访问该网络号和节点号，经能访问到CX-P在Simulator中的数据。

三．但是Simulator现在无法仿真串口连接，因此Cx－P不能通过选择Sysmacy的通信方式连接到Simulator，此时向Finsgateway串口单元的网络号和节点号发送FINS命令，将会返回Fisngateway的软件信息。

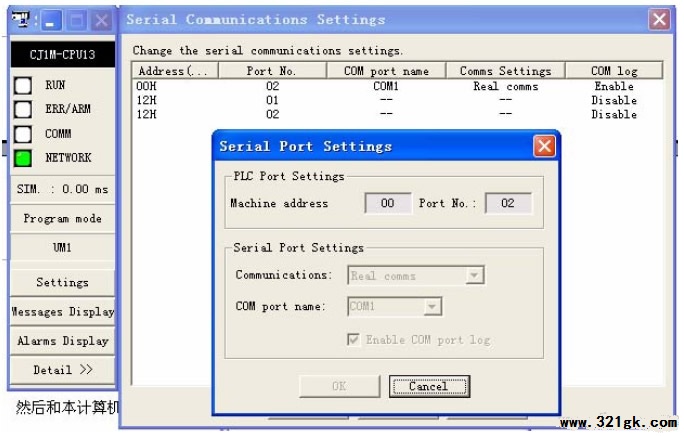

因此只能通过Cx－Simulator的实际串口仿真功能，将计算机的一个COM1口仿真为plc的CPU的串口，设定SysmacWay通信方式，在CX－S的Setting中设定如下图：

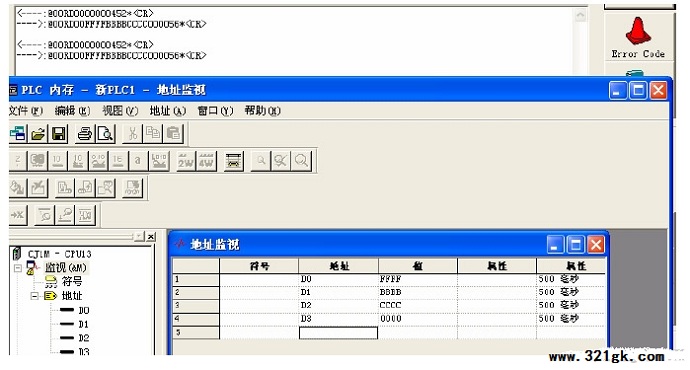

然后和本计算机的另一个串口连接，由另一个串口发送数据，读写CX－Simulator的数据。这样就可以读写CX－P中的数据，入下图：

发送SysmacWay命令：@00RD0000000452*CR

返回：@00RD00FFFFBBBBCCCC000056*CR

计算机两个串口的连接线如下：

2――――3

3――――2

5――――5

7――――8

8――――7
