欧姆龙C200H-AD003外部输入电流电压信号接线？

时间:2015-12-23 10:54来源:未知作者:admin 点击: 次

PID模块和PID指令用哪种比较好？-欧姆龙C200H-AD003外部输入电流电压信号需要如何接线？

两者各有特点，PID指令不需要PID的硬件，它只需AD/DA的输入输出，但它要占用plc的扫描周期；直接使用PID模块，不需AD/DA的的模块，且基本不占用扫描周期，但硬件需要投资费用，建议用户在不考虑经济的情况下选用PID模块。

欧姆龙C200H-AD003外部输入电流电压信号需要如何接线？

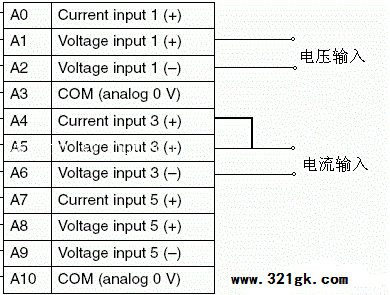

电压输入：外部的输入正信号接V IN (＋)，负信号接V IN (－)

电流输入：模块上V IN（＋）和I IN（－）的端子短接后再接外部输入正信号；负信号接V IN(－)。
